Naczynie wzbiorcze to kluczowy element systemów grzewczych. Jego głównym zadaniem jest kompensacja zmian objętości cieczy grzewczej. Dzięki temu zapobiega nadmiernemu wzrostowi ciśnienia w instalacji. Składa się z metalowego zbiornika i elastycznej membrany. Dzieli się na dwie główne części: z powietrzem i cieczą grzewczą. Gdy ciecz się nagrzewa, naczynie przyjmuje jej nadmiar. Kiedy temperatura spada, ciecz wraca do systemu.
Najważniejsze informacje:
- Istnieją dwa typy naczyń wzbiorczych: otwarte i zamknięte
- Właściwy dobór naczynia jest kluczowy dla efektywności systemu
- Nieprawidłowy dobór może prowadzić do problemów w instalacji
- Naczynie wzbiorcze zapewnia stabilność ciśnienia w systemie grzewczym
- Jest niezbędne dla bezpieczeństwa i efektywności instalacji grzewczej
Rodzaje naczyń wzbiorczych
Naczynia wzbiorcze dzielą się na dwa główne typy: otwarte i zamknięte. Naczynie wzbiorcze otwarte to prostsza konstrukcja, stosowana głównie w starszych instalacjach lub systemach z kotłami na paliwo stałe. Charakteryzuje się bezpośrednim kontaktem cieczy grzewczej z atmosferą, co może prowadzić do szybszej korozji i strat ciepła.
Naczynie wzbiorcze zamknięte, zwane też ciśnieniowym, to nowocześniejsze rozwiązanie. Jest ono hermetycznie odizolowane od atmosfery, co zapewnia lepszą ochronę przed korozją i minimalizuje straty ciepła. Dzięki wbudowanej membranie elastycznej, efektywniej kompensuje zmiany objętości wody w układzie.
Główne cechy obu typów naczyń wzbiorczych:
- Otwarte: prostota konstrukcji, niższy koszt, wymagana ochrona przed zamarznięciem
- Zamknięte: kompaktowe rozmiary, wyższa efektywność, łatwiejszy montaż
- Otwarte: możliwość stosowania w systemach grawitacyjnych
- Zamknięte: lepsza ochrona przed korozją i zanieczyszczeniami
- Otwarte: konieczność montażu w najwyższym punkcie instalacji
- Zamknięte: możliwość montażu w dowolnym miejscu instalacji
Naczynie wzbiorcze otwarte
Naczynie wzbiorcze otwarte to zbiornik połączony z instalacją rurą wzbiorczą i przelewową. Umieszcza się je w najwyższym punkcie systemu. Gdy woda się rozszerza, nadmiar wpływa do naczynia, a gdy się kurczy, wraca do instalacji.
Zaletą otwartego naczynia wzbiorczego jest prostota i niezawodność. Nie wymaga ono dodatkowych zabezpieczeń przed nadmiernym wzrostem ciśnienia. Jest też tańsze w zakupie i instalacji.
Wady to konieczność ochrony przed zamarznięciem i stratami ciepła. Otwarte naczynia są też bardziej podatne na korozję i zanieczyszczenia z powodu kontaktu z powietrzem. Wymagają regularnego uzupełniania wody ze względu na parowanie.
Czytaj więcej: Aplikacja AUX Klimatyzacja: Steruj Inteligentnie i Wygodnie
Naczynie wzbiorcze zamknięte
Naczynie wzbiorcze zamknięte składa się z metalowego zbiornika podzielonego elastyczną membraną. Jedna część zawiera sprężony gaz, druga - wodę z instalacji. Gdy woda się rozszerza, naciska na membranę, kompresując gaz.
Główną zaletą jest kompaktowość i efektywność. Zamknięte naczynia wzbiorcze lepiej chronią instalację przed korozją i zanieczyszczeniami. Nie wymagają specjalnej ochrony przed mrozem i można je montować w dowolnym miejscu systemu.
Wadą jest wyższy koszt zakupu i potencjalna konieczność wymiany membrany w przypadku uszkodzenia. Wymagają też regularnej kontroli ciśnienia wstępnego gazu w naczyniu.
Jak dobrać odpowiednie naczynie wzbiorcze?
Kluczowym kryterium doboru naczynia wzbiorczego jest pojemność instalacji grzewczej. Należy uwzględnić całkowitą ilość wody w systemie, włączając kocioł, grzejniki i rury.
Drugim ważnym czynnikiem jest ciśnienie w instalacji. Trzeba wziąć pod uwagę ciśnienie statyczne (wynikające z wysokości słupa wody) oraz ciśnienie robocze kotła i innych elementów.
Istotna jest również temperatura pracy systemu. Im wyższa maksymalna temperatura, tym większa rozszerzalność wody, co wpływa na wymaganą pojemność naczynia.
| Moc kotła (kW) | Pojemność naczynia (l) |
|---|---|
| Do 20 | 18-25 |
| 20-30 | 25-35 |
| 30-40 | 35-50 |
| 40-50 | 50-80 |
Dobór naczynia wzbiorczego do instalacji c.o.
Pierwszym krokiem w doborze naczynia wzbiorczego jest określenie całkowitej pojemności instalacji. Można to zrobić sumując pojemności wszystkich elementów lub przyjmując przybliżoną wartość 12-15 litrów na każdy kW mocy kotła.
Następnie należy ustalić maksymalną temperaturę pracy systemu. Im wyższa temperatura, tym większa rozszerzalność wody, co wpływa na wymaganą pojemność naczynia.
Kolejnym krokiem jest określenie ciśnienia w instalacji. Uwzględniamy tu ciśnienie statyczne (wynikające z wysokości instalacji) oraz ciśnienie robocze kotła.
Na podstawie tych danych można obliczyć wymaganą pojemność naczynia wzbiorczego. Warto przy tym dodać około 20% zapasu dla bezpieczeństwa.
Ostatnim etapem jest wybór konkretnego modelu naczynia o pojemności nie mniejszej niż obliczona wartość.
Obliczanie pojemności naczynia wzbiorczego
Do obliczenia pojemności naczynia wzbiorczego stosuje się wzór: V = (Ve * Δv * (P1 + 1)) / (P1 - P2). Gdzie Ve to pojemność instalacji, Δv - przyrost objętości wody, P1 - maksymalne ciśnienie w instalacji, P2 - ciśnienie wstępne w naczyniu.
Przykładowo, dla instalacji o pojemności 200 l, maksymalnej temperaturze 90°C, ciśnieniu maksymalnym 3 bar i wstępnym 1 bar, obliczona pojemność naczynia wyniesie około 19 l.
Montaż i konserwacja naczynia wzbiorczego

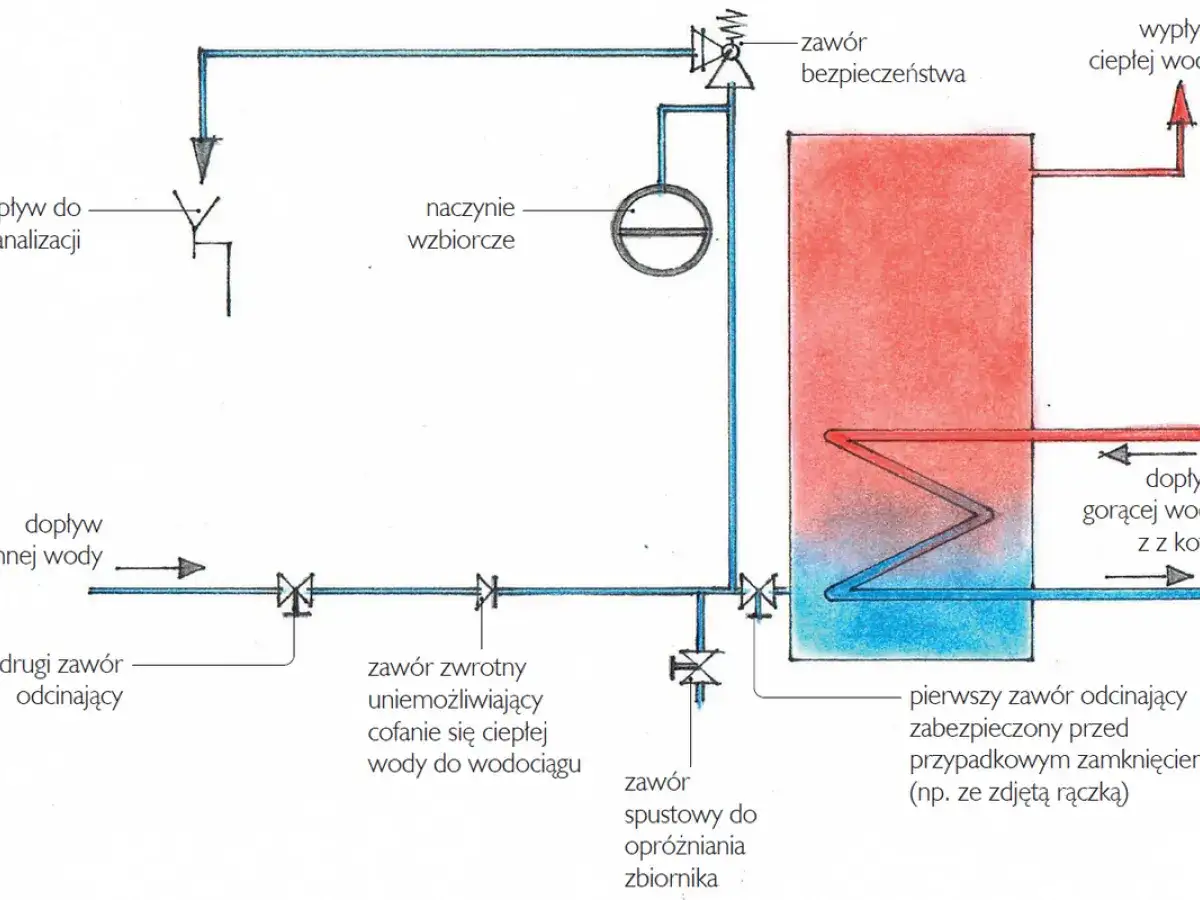

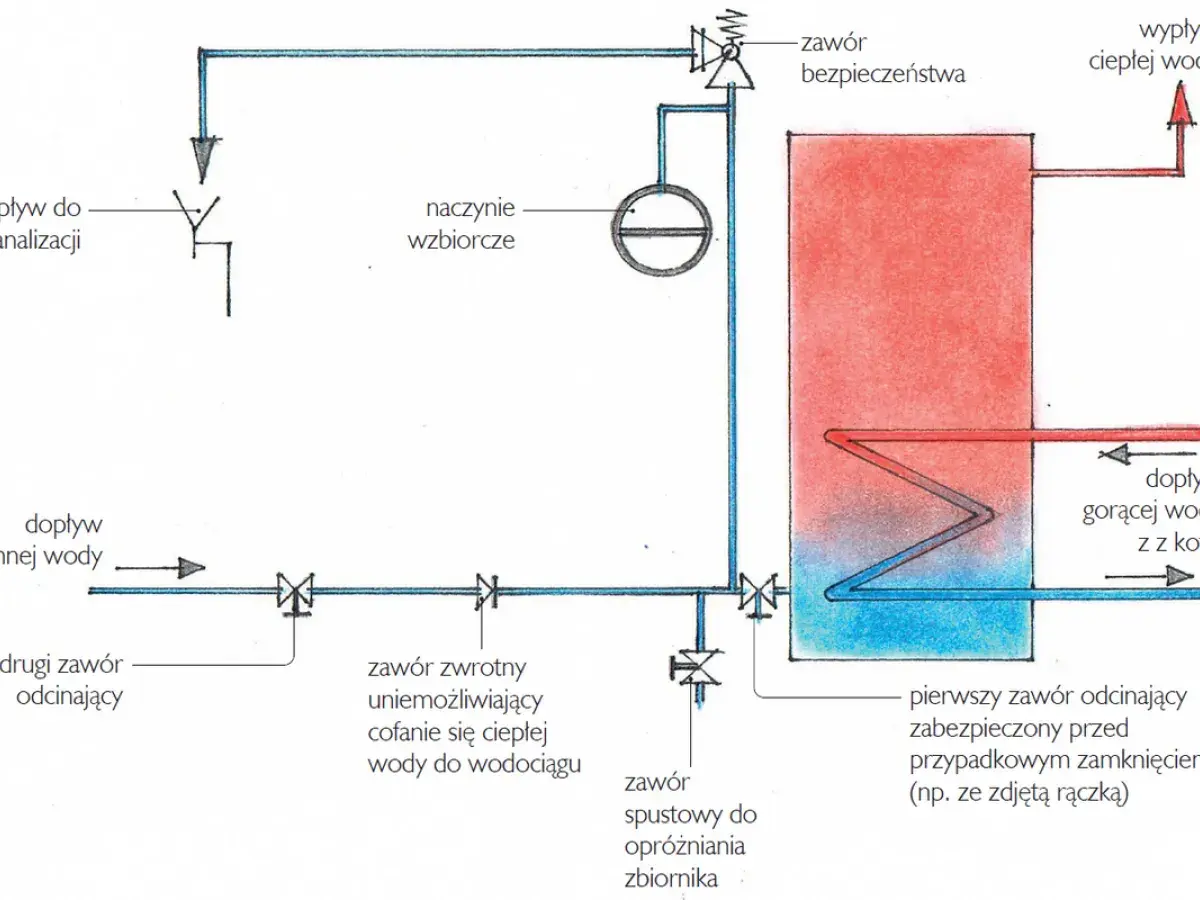

Prawidłowy montaż naczynia wzbiorczego jest kluczowy dla jego efektywności. W przypadku naczyń zamkniętych, należy je instalować na powrocie do kotła, przed pompą obiegową. Ważne jest, aby naczynie było podłączone bez możliwości odcięcia od reszty instalacji.
Dla naczyń otwartych, montaż odbywa się w najwyższym punkcie instalacji. Konieczne jest zapewnienie odpowiedniej izolacji termicznej rury wzbiorczej i samego naczynia, aby zapobiec zamarzaniu wody.
Kluczowe punkty konserwacji naczynia wzbiorczego:
- Regularna kontrola ciśnienia wstępnego (dla naczyń zamkniętych)
- Sprawdzanie szczelności połączeń i stanu membrany
- Czyszczenie naczynia otwartego przed sezonem grzewczym
- Kontrola poziomu wody w naczyniu otwartym
- Wymiana wody w instalacji co kilka lat
Problemy wynikające z niewłaściwego doboru naczynia
Zbyt małe naczynie wzbiorcze może prowadzić do nadmiernego wzrostu ciśnienia w instalacji. W efekcie może dojść do uszkodzenia elementów systemu, takich jak zawory czy pompy.
Niewłaściwie dobrane ciśnienie wstępne w naczyniu zamkniętym może skutkować nieprawidłową pracą całego układu. Może to prowadzić do zasysania powietrza do instalacji, co z kolei powoduje korozję i hałas.
Z kolei zbyt duże naczynie, choć mniej problematyczne, może generować niepotrzebne koszty i zajmować nadmierną przestrzeń. Może też prowadzić do wolniejszego nagrzewania się wody w systemie.
Ceny naczyń wzbiorczych
Naczynia wzbiorcze otwarte są generalnie tańsze, z cenami rozpoczynającymi się od około 100 zł za podstawowe modele o pojemności 10-20 litrów. Większe naczynia, o pojemności 50-100 litrów, mogą kosztować od 200 do 500 zł.
Naczynia wzbiorcze zamknięte są droższe ze względu na bardziej zaawansowaną konstrukcję. Ceny małych naczyń (8-25 litrów) zaczynają się od około 100-200 zł, podczas gdy większe modele (50-100 litrów) mogą kosztować od 300 do nawet 1000 zł, w zależności od jakości i marki.
| Typ naczynia | Pojemność (l) | Cena (zł) |
|---|---|---|
| Otwarte | 20 | 100-150 |
| Otwarte | 50 | 200-300 |
| Zamknięte | 18 | 150-200 |
| Zamknięte | 50 | 300-500 |
Czy warto inwestować w droższe naczynie wzbiorcze?
Inwestycja w droższe naczynie wzbiorcze często się opłaca. Wysokiej jakości naczynia oferują lepszą trwałość membrany i powłoki antykorozyjnej, co przekłada się na dłuższą żywotność.
Droższe modele często posiadają lepsze parametry techniczne, takie jak wyższa odporność na ciśnienie czy temperatura. To może być kluczowe w bardziej wymagających instalacjach.
Jednak dla prostych, małych systemów grzewczych, tańsze naczynia wzbiorcze mogą być wystarczające. Kluczowe jest dopasowanie naczynia do specyfiki instalacji, a nie samo wydawanie większej kwoty.
Klucz do efektywnego systemu grzewczego: Właściwy dobór naczynia wzbiorczego
Wybór odpowiedniego naczynia wzbiorczego jest kluczowym elementem w projektowaniu i utrzymaniu wydajnego systemu grzewczego. Czy zdecydujemy się na naczynie wzbiorcze otwarte czy zamknięte, musimy uwzględnić specyfikę naszej instalacji, w tym jej pojemność, ciśnienie robocze i maksymalną temperaturę pracy.
Prawidłowo dobrane i zainstalowane naczynie wzbiorcze zapewnia nie tylko bezpieczeństwo systemu, ale także jego optymalną wydajność. Warto pamiętać, że inwestycja w wysokiej jakości naczynie może przynieść długoterminowe korzyści w postaci dłuższej żywotności i mniejszej potrzeby konserwacji. Regularna kontrola i właściwa konserwacja naczynia są równie istotne jak jego początkowy dobór.
Pamiętajmy, że jakie naczynie wzbiorcze wybierzemy, taką będziemy mieli pewność stabilnej pracy naszego systemu grzewczego. Choć może to wydawać się drobnym elementem, jego rola w zapewnieniu komfortu cieplnego i ochronie instalacji przed uszkodzeniami jest nie do przecenienia.
