Dobór naczynia wzbiorczego Reflex to kluczowy element projektowania instalacji grzewczych i chłodniczych. Właściwy wybór zapewnia bezpieczeństwo i efektywność systemu. Naczynie wzbiorcze kompensuje zmiany objętości wody spowodowane wahaniami temperatury.
Przy doborze naczynia należy uwzględnić rodzaj instalacji, pojemność, ciśnienie wstępne oraz materiały wykonania. Firma Reflex oferuje szeroki asortyment naczyń wzbiorczych, dostosowanych do różnych typów instalacji i wymagań.
Najważniejsze informacje:- Rodzaj instalacji determinuje typ naczynia: otwarte lub zamknięte
- Pojemność zależy od objętości wody w instalacji i maksymalnej temperatury
- Ciśnienie wstępne musi być dostosowane do ciśnienia w instalacji
- Wysokiej jakości materiały zapewniają trwałość i bezpieczeństwo
- Reflex oferuje naczynia typu N i NG do różnych zastosowań
- Prawidłowy dobór naczynia jest kluczowy dla bezpieczeństwa instalacji
Rodzaje instalacji i odpowiednie typy naczyń wzbiorczych Reflex
Dobór naczynia wzbiorczego Reflex zaczyna się od określenia rodzaju instalacji. Instalacje otwarte, typowe dla systemów z kotłami na paliwa stałe, wymagają naczyń wzbiorczych otwartych. Montuje się je w najwyższym punkcie obiegu wody, co zapewnia bezpieczeństwo systemu poprzez swobodne odprowadzanie nadmiaru wody i pary.

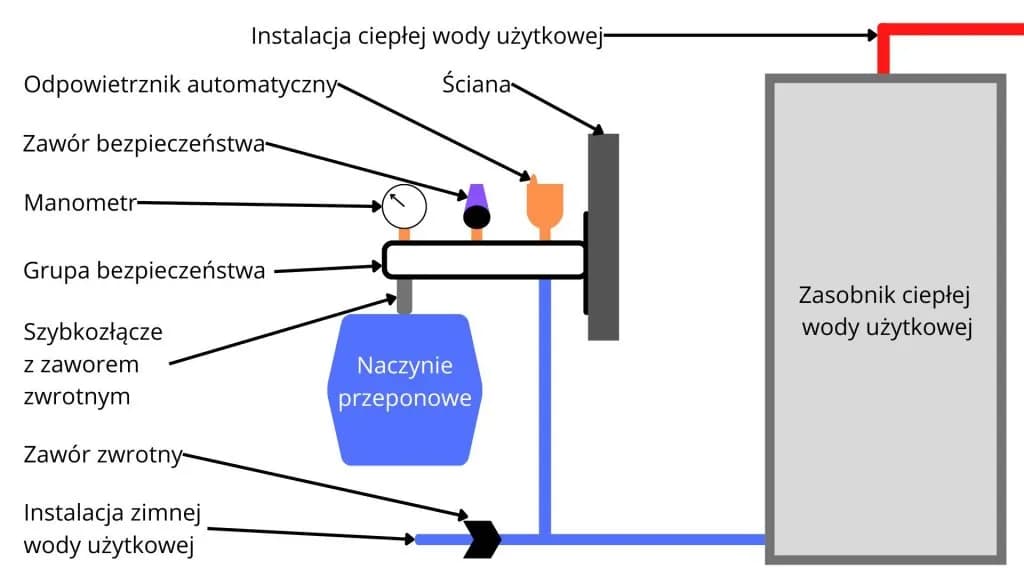

Z kolei instalacje zamknięte, charakterystyczne dla kotłów gazowych lub olejowych oraz systemów ciepłej wody użytkowej, wykorzystują naczynia przeponowe Reflex. Te zaawansowane urządzenia posiadają dwie oddzielone membraną komory: wodną i gazową, co umożliwia skuteczną kompensację zmian objętości wody bez kontaktu z powietrzem atmosferycznym.
Dla instalacji zamkniętych Reflex oferuje naczynia typu N i NG. Są to ciśnieniowe naczynia przeponowe, idealne do zamkniętych instalacji grzewczych i chłodniczych. Dostępne w różnych pojemnościach i wersjach montażowych, zapewniają elastyczność doboru do konkretnych wymagań systemu.
W przypadku instalacji otwartych, Reflex dostarcza naczynia otwarte, które montuje się powyżej źródła ciepła. Ich prosta konstrukcja gwarantuje niezawodność i łatwość obsługi, co jest szczególnie istotne w tradycyjnych systemach grzewczych.
- Naczynia do instalacji otwartych: łatwy montaż, prosta obsługa, bezpośrednie odpowietrzanie
- Naczynia przeponowe do instalacji zamkniętych: precyzyjna kontrola ciśnienia, ochrona przed korozją, kompaktowe wymiary
- Typy N i NG: szeroki zakres pojemności, różne opcje montażu, wysoka trwałość
- Naczynia otwarte: ekonomiczne rozwiązanie, naturalna cyrkulacja, brak konieczności kontroli ciśnienia
Czynniki wpływające na dobór pojemności naczynia wzbiorczego
Objętość wody w instalacji to kluczowy parametr przy doborze naczynia wzbiorczego Reflex. Im większa ilość wody, tym większa pojemność naczynia jest wymagana, aby skutecznie kompensować zmiany objętości podczas pracy systemu.
Maksymalna temperatura wody w instalacji bezpośrednio wpływa na rozszerzalność cieplną cieczy. Wyższa temperatura oznacza większy przyrost objętości, co wymaga zastosowania naczynia o odpowiednio większej pojemności.
Ciśnienie wstępne naczynia wzbiorczego to kolejny istotny czynnik. Prawidłowo dobrane ciśnienie zapewnia optymalną pracę całego systemu, zapobiegając zbyt wczesnemu uruchomieniu zaworu bezpieczeństwa lub przekroczeniu dopuszczalnego ciśnienia w instalacji.
| Czynnik | Wpływ na pojemność naczynia |
|---|---|
| Objętość wody w instalacji | Proporcjonalny wzrost |
| Maksymalna temperatura wody | Znaczący wzrost przy wyższych temperaturach |
| Ciśnienie wstępne | Odwrotnie proporcjonalny - niższe ciśnienie wymaga większej pojemności |
Jak obliczyć przyrost objętości wody?
Przyrost objętości wody oblicza się według wzoru: ΔV = V * β * ΔT, gdzie V to objętość wody, β to współczynnik rozszerzalności cieplnej, a ΔT to zmiana temperatury.
Przykładowo, dla instalacji o objętości 1000 litrów, przy wzroście temperatury z 10°C do 80°C, przyrost objętości wyniesie około 30 litrów. To pokazuje, jak istotne jest uwzględnienie tego parametru przy doborze naczynia wzbiorczego Reflex.
Czytaj więcej: Haier Flexis Plus: Kompletna analiza wydajnego klimatyzatora
Prawidłowe ustawienie ciśnienia wstępnego w naczyniu wzbiorczym
Ciśnienie wstępne naczynia wzbiorczego powinno być dostosowane do wysokości statycznej instalacji. Zasadniczo, ustawia się je na poziomie o 0,2 bara wyższym niż ciśnienie wynikające z wysokości słupa wody. To zapewnia, że naczynie zacznie pracować natychmiast po uruchomieniu instalacji.
Przy doborze ciśnienia wstępnego należy również uwzględnić charakterystykę pracy pompy obiegowej. Właściwe ciśnienie zapobiega kawitacji i zapewnia optymalną pracę całego układu, zwiększając jego efektywność i żywotność.
Zbyt niskie ciśnienie wstępne może prowadzić do przedwczesnego uruchomienia zaworu bezpieczeństwa, powodując straty wody w systemie. Z kolei zbyt wysokie ciśnienie może skutkować przekroczeniem dopuszczalnego ciśnienia w instalacji, co stanowi zagrożenie dla jej integralności i bezpieczeństwa użytkowania.
Aby sprawdzić ciśnienie wstępne, należy odłączyć naczynie od instalacji i użyć manometru. Korektę ciśnienia wykonuje się przez dodanie lub upuszczenie azotu z komory gazowej. Pamiętaj, by tę operację przeprowadzać przy pustej komorze wodnej naczynia.
Materiały i wykonanie naczyń wzbiorczych Reflex
Naczynia wzbiorcze Reflex wykonane są z wysokiej jakości stali spawanej. Stal ta charakteryzuje się dużą wytrzymałością i odpornością na korozję, co zapewnia długotrwałą i bezawaryjną pracę urządzenia.
Zewnętrzna powłoka lakiernicza nie tylko chroni naczynie przed czynnikami zewnętrznymi, ale także nadaje mu estetyczny wygląd. Reflex stosuje zaawansowane technologie lakierowania, które gwarantują trwałość powłoki nawet w trudnych warunkach.
Jakość wykonania naczyń wzbiorczych Reflex ma kluczowe znaczenie dla bezpieczeństwa i efektywności całej instalacji. Precyzyjne spawy, dokładna kontrola jakości oraz rygorystyczne testy ciśnieniowe zapewniają niezawodność produktów Reflex w długoterminowej eksploatacji.
Dlaczego membrana jest kluczowym elementem?
Membrana w naczyniu przeponowym Reflex oddziela komorę wodną od gazowej, zapobiegając mieszaniu się wody z azotem. To kluczowy element zapewniający prawidłowe funkcjonowanie naczynia i utrzymanie stałego ciśnienia w instalacji.
Wytrzymałość membrany musi być dostosowana do maksymalnych temperatur i ciśnień roboczych instalacji. Reflex stosuje wysokiej jakości materiały elastomerowe, które zachowują swoje właściwości nawet przy długotrwałej ekspozycji na wysokie temperatury i zmienne ciśnienia.
Przegląd dostępnych modeli naczyń wzbiorczych Reflex
Seria N i NG to flagowe produkty w ofercie naczyń wzbiorczych Reflex. Modele te charakteryzują się wysoką jakością wykonania, szerokim zakresem pojemności (od 8 do 1000 litrów) oraz możliwością montażu w różnych pozycjach. Są idealne do zastosowań w instalacjach grzewczych i chłodniczych.
Reflex oferuje również specjalistyczne naczynia, takie jak seria DE do instalacji wody pitnej. Wyróżniają się one specjalną membraną dopuszczoną do kontaktu z wodą pitną oraz zwiększoną odpornością na korozję.
Dla większych instalacji przemysłowych Reflex proponuje naczynia serii G. Charakteryzują się one pojemnościami sięgającymi nawet 5000 litrów i są przystosowane do pracy w najbardziej wymagających warunkach.
| Model | Pojemność | Maksymalne ciśnienie robocze | Zastosowanie |
|---|---|---|---|
| N/NG | 8-1000 l | 6 bar | Instalacje grzewcze i chłodnicze |
| DE | 8-3000 l | 10 bar | Instalacje wody pitnej |
| G | 400-5000 l | 10 bar | Instalacje przemysłowe |
Narzędzia do doboru naczyń wzbiorczych Reflex
Reflex Solutions Pro to zaawansowane oprogramowanie do doboru naczyń wzbiorczych. Program uwzględnia wszystkie kluczowe parametry instalacji, takie jak objętość wody, temperatury pracy, ciśnienia robocze oraz specyfikę systemu grzewczego lub chłodniczego.
Narzędzie to pozwala na szybkie i precyzyjne dobranie odpowiedniego modelu naczynia wzbiorczego, minimalizując ryzyko błędów. Reflex Solutions Pro dobór uwzględnia również specjalne wymagania projektowe, co czyni go niezastąpionym dla profesjonalistów.
Korzystanie z narzędzi doboru znacząco upraszcza proces projektowania instalacji. Eliminuje konieczność ręcznych obliczeń, oszczędza czas i zapewnia optymalny wybór naczynia, co przekłada się na efektywność i bezpieczeństwo całego systemu.
Jak korzystać z Reflex Solutions Pro?
- Uruchom program Reflex Solutions Pro
- Wybierz typ instalacji (grzewcza, chłodnicza, woda pitna)
- Wprowadź parametry instalacji (objętość, temperatury, ciśnienia)
- Określ dodatkowe wymagania (np. ograniczenia przestrzenne)
- Kliknij "Oblicz" aby uzyskać rekomendacje
- Przeanalizuj wyniki i wybierz optymalne rozwiązanie
Typowe błędy przy doborze naczynia wzbiorczego
Niedoszacowanie objętości wody w instalacji to częsty błąd przy doborze naczynia wzbiorczego Reflex. Prowadzi to do wyboru zbyt małego naczynia, które nie jest w stanie skutecznie kompensować zmian objętości wody. W efekcie może dochodzić do nadmiernego wzrostu ciśnienia i częstego uruchamiania zaworu bezpieczeństwa.
Innym powszechnym błędem jest nieprawidłowe ustawienie ciśnienia wstępnego. Zbyt niskie ciśnienie sprawia, że naczynie nie pracuje efektywnie, a zbyt wysokie może prowadzić do uszkodzenia membrany. Dodatkowo, ignorowanie specyfiki instalacji, np. wysokości statycznej, może skutkować niewłaściwym doborem modelu naczynia.
Konserwacja i okresowe przeglądy naczyń wzbiorczych Reflex
Regularna konserwacja naczyń wzbiorczych Reflex obejmuje sprawdzanie ciśnienia wstępnego, kontrolę szczelności połączeń oraz ocenę stanu membrany. Ważne jest również czyszczenie zewnętrznej powierzchni naczynia i kontrola stanu powłoki lakierniczej, co zapobiega korozji.
Przeglądy naczyń wzbiorczych powinny być przeprowadzane co najmniej raz w roku. W przypadku instalacji pracujących w trudnych warunkach lub o dużym znaczeniu, zaleca się częstsze kontrole, nawet co 6 miesięcy. Regularne przeglądy zapewniają długotrwałą i bezawaryjną pracę naczynia wzbiorczego.
Klucz do efektywnej instalacji: Profesjonalny dobór naczynia wzbiorczego Reflex
Dobór naczynia wzbiorczego Reflex to kluczowy element projektowania bezpiecznych i wydajnych instalacji grzewczych i chłodniczych. Prawidłowo dobrane naczynie zapewnia stabilność ciśnienia, chroni system przed uszkodzeniami i zwiększa jego żywotność. Wybór odpowiedniego modelu zależy od typu instalacji, jej objętości, temperatury pracy oraz ciśnienia roboczego.
Korzystanie z narzędzi takich jak Reflex Solutions Pro znacząco upraszcza proces doboru, minimalizując ryzyko błędów. Pamiętaj o regularnej konserwacji i przeglądach - to klucz do długotrwałej i bezawaryjnej pracy naczynia wzbiorczego. Właściwe ustawienie ciśnienia wstępnego oraz dobór pojemności naczynia to kroki, których nie można pominąć w dążeniu do optymalnej wydajności systemu.
Inwestycja w wysokiej jakości naczynie przeponowe Reflex, dostosowane do specyfiki twojej instalacji, to gwarancja spokoju i efektywności energetycznej na lata. Pamiętaj, że profesjonalny dobór i regularna obsługa to nie koszt, a inwestycja w bezpieczeństwo i oszczędność w dłuższej perspektywie.
