Zawór trójdrożny to ważny element systemów grzewczych i instalacji ciepłej wody. Reguluje on temperaturę, kieruje przepływem wody i chroni urządzenia. Prawidłowe ustawienie zaworu jest kluczowe dla wydajności i bezpieczeństwa całego systemu. Montaż, regulacja temperatury i oznakowanie to główne aspekty, na które należy zwrócić uwagę przy konfiguracji.
Zawory te występują w różnych wersjach, takich jak mieszające i przełączające. Każdy typ ma swoje specyficzne zastosowanie w instalacji. Niezależnie od rodzaju, właściwe ustawienie zaworu trójdrożnego wymaga pewnej wiedzy i staranności.
Najważniejsze informacje:- Zawór trójdrożny reguluje temperaturę i przepływ wody w systemach grzewczych
- Prawidłowy montaż i ustawienie są kluczowe dla efektywności systemu
- Temperatura wody powracającej do kotła powinna wynosić co najmniej 50-60°C
- Istnieją różne typy zaworów: mieszające i przełączające
- Po montażu należy przeprowadzić próbę ciśnieniową
Czym jest zawór 3-drożny i jego rola w systemach grzewczych
Zawór 3-drożny to kluczowy element systemów grzewczych, odpowiadający za regulację temperatury i kierowanie przepływem wody. Jego główną funkcją jest mieszanie lub przełączanie strumieni wody o różnych temperaturach.
Istnieją dwa podstawowe typy zaworów 3-drożnych: mieszające i przełączające. Zawory mieszające łączą wodę z różnych źródeł, umożliwiając precyzyjną kontrolę temperatury. Zawory przełączające natomiast kierują przepływ do różnych obiegów w instalacji, np. między ogrzewaniem a podgrzewaniem ciepłej wody użytkowej.
Przygotowanie do montażu zaworu 3-drożnego
Przed przystąpieniem do montażu zaworu 3-drożnego, należy zgromadzić niezbędne narzędzia:
- Klucze nastawne
- Śrubokręty płaskie i krzyżakowe
- Taśma teflonowa
- Nożyce do rur
- Poziomica
- Miarka
- Marker do oznaczania
- Narzędzie do gięcia rur
Wybór odpowiedniego miejsca montażu jest kluczowy. Zawór powinien być łatwo dostępny dla celów konserwacji i regulacji. Najlepiej zamontować go w pobliżu kotła lub źródła ciepła, zapewniając jednocześnie wystarczającą przestrzeń do manewrowania podczas instalacji i późniejszej obsługi.
Czytaj więcej: Schemat klimatyzacji: Jak czytać oznaczenia techniczne?
Krok po kroku: montaż zaworu 3-drożnego
Oto szczegółowe instrukcje montażu zaworu 3-drożnego:
- Odetnij dopływ wody i opróżnij instalację. Upewnij się, że system jest całkowicie opróżniony, aby uniknąć zalania podczas prac.
- Przygotuj miejsce montażu. Oczyść powierzchnię i upewnij się, że masz wystarczająco dużo miejsca do pracy.
- Zamontuj zawór zgodnie z oznaczeniami na korpusie. Zwróć uwagę na kierunek przepływu wody - zazwyczaj jest on oznaczony strzałką na zaworze.
- Uszczelnij wszystkie połączenia taśmą teflonową. Zapewni to szczelność i zapobiegnie ewentualnym wyciekom.
- Podłącz zawór do instalacji. Użyj odpowiednich złączek i upewnij się, że wszystkie połączenia są dobrze dokręcone.
- Sprawdź, czy zawór jest stabilnie zamocowany i czy jego położenie umożliwia łatwą obsługę.
- Zawsze wyłączaj zasilanie elektryczne przed rozpoczęciem prac hydraulicznych.
- Unikaj nadmiernego dokręcania połączeń, aby nie uszkodzić gwintu.
- Sprawdź, czy wszystkie uszczelki są na swoim miejscu przed montażem.
- W razie wątpliwości skonsultuj się z profesjonalnym hydraulikiem.
Prawidłowa regulacja temperatury zaworu 3-drożnego
Odpowiednia regulacja zaworu 3-drożnego jest kluczowa dla efektywnego działania systemu grzewczego. Prawidłowe ustawienie temperatury zapewnia komfort cieplny i oszczędność energii.
Aby przeprowadzić regulację zaworu trójdrożnego, należy skorzystać z termostatu lub ręcznie ustawić dźwignię zaworu. W przypadku termostatu, ustaw żądaną temperaturę i pozwól systemowi na automatyczną regulację. Przy ręcznej regulacji, powoli obracaj dźwignią zaworu, obserwując zmiany temperatury na termometrze instalacji.
| Typ instalacji | Zalecana temperatura |
|---|---|
| Ogrzewanie podłogowe | 35-45°C |
| Grzejniki | 60-70°C |
| Ciepła woda użytkowa | 50-60°C |
Ustawienia dźwigni i siłownika
Dźwignia i siłownik to elementy odpowiedzialne za fizyczne sterowanie zaworem 3-drożnym. Ich prawidłowe ustawienie ma kluczowe znaczenie dla efektywności systemu.

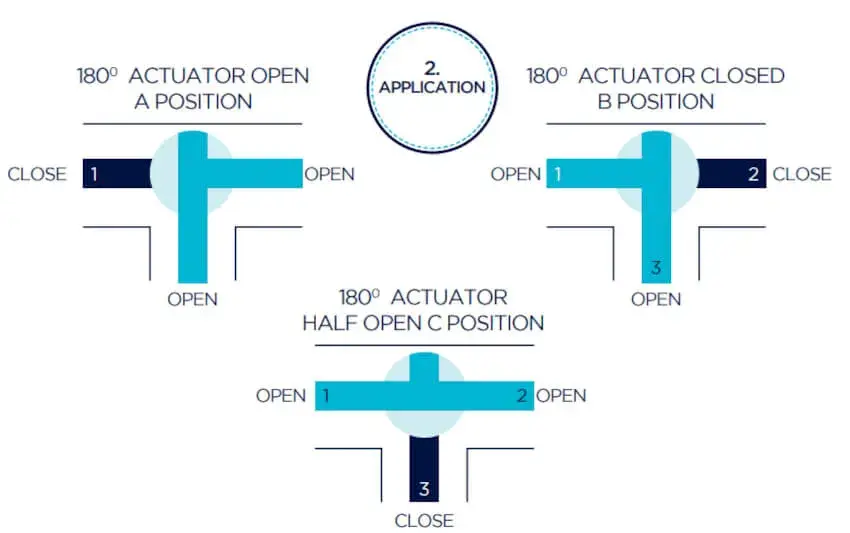

Aby ustawić dźwignię, obracaj ją powoli, obserwując zmiany w przepływie wody. Zazwyczaj pełny obrót o 90 stopni zmienia kierunek przepływu. Eksperymentuj z różnymi pozycjami, aby znaleźć optymalne ustawienie dla twojego systemu.
Konfiguracja siłownika wymaga podłączenia go do systemu sterowania. Ustaw parametry zgodnie z instrukcją producenta, zwracając uwagę na limity temperatur i czasy przełączania. Pamiętaj o kalibracji siłownika po montażu, aby zapewnić precyzyjną kontrolę.
Metody oznakowania przyłączy zaworu 3-drożnego
Prawidłowe oznakowanie przyłączy zaworu 3-drożnego jest kluczowe dla uniknięcia pomyłek podczas konserwacji czy napraw. Czytelne oznaczenia ułatwiają identyfikację poszczególnych elementów systemu.
Oto skuteczne metody oznakowania przyłączy:
- Kolorowe opaski lub taśmy, gdzie każdy kolor oznacza inny obieg.
- Numeryczne etykiety, przypisujące numer każdemu przyłączu.
- Grawerowane lub tłoczone oznaczenia bezpośrednio na zaworze.
- Wodoodporne naklejki z opisem funkcji każdego przyłącza.
- Schematy instalacji umieszczone w pobliżu zaworu, pokazujące jego rolę w systemie.
Jak przeprowadzić test ciśnieniowy po montażu?
Test ciśnieniowy to kluczowy etap weryfikacji szczelności instalacji po montażu zaworu 3-drożnego. Pozwala wykryć ewentualne nieszczelności przed uruchomieniem systemu.
Kroki przeprowadzania testu ciśnieniowego:
- Zamknij wszystkie zawory odcinające w systemie.
- Podłącz pompę do testowania ciśnienia do odpowiedniego punktu w instalacji.
- Powoli zwiększaj ciśnienie do wartości zalecanej przez producenta.
- Utrzymuj ciśnienie przez określony czas (zwykle 30 minut).
- Sprawdź wizualnie wszystkie połączenia pod kątem wycieków.
Interpretacja wyników testu ciśnieniowego
Prawidłowy wynik testu to utrzymanie stałego ciśnienia bez widocznych wycieków. Oznacza to, że instalacja jest szczelna i gotowa do użycia.
Potencjalne problemy mogą obejmować spadek ciśnienia lub widoczne wycieki. W takim przypadku zlokalizuj źródło problemu, często jest to niedokręcone połączenie lub uszkodzona uszczelka. Napraw wykryte usterki i powtórz test, aż uzyskasz pozytywny wynik.
Optymalna temperatura wody powrotnej
Temperatura wody powrotnej ma kluczowe znaczenie dla efektywności systemu grzewczego. Zbyt niska może prowadzić do kondensacji i korozji kotła, podczas gdy zbyt wysoka zmniejsza sprawność całej instalacji.
Zalecana temperatura wody powrotnej to zazwyczaj 50-60°C dla kotłów tradycyjnych i 30-40°C dla kotłów kondensacyjnych. Te wartości zapewniają optymalną pracę systemu i przedłużają żywotność urządzeń.
Do kontroli temperatury wody powrotnej możesz użyć termometru bimetalicznego zamontowanego na rurze powrotnej. Alternatywnie, zainstaluj czujnik temperatury podłączony do sterownika kotła. Regularne monitorowanie pozwoli ci szybko reagować na ewentualne odchylenia od optymalnych wartości.
Typowe błędy przy ustawianiu zaworu 3-drożnego
Oto lista najczęstszych błędów podczas ustawiania zaworu 3-drożnego:
- Nieprawidłowy montaż - zawór zamontowany odwrotnie do kierunku przepływu.
- Zbyt wysokie ustawienie temperatury, prowadzące do przegrzewania systemu.
- Ignorowanie kalibracji siłownika, co skutkuje niedokładną regulacją.
- Brak regularnej konserwacji, powodujący zatarcie mechanizmu zaworu.
- Niewłaściwe uszczelnienie połączeń, prowadzące do wycieków.
- Zbyt agresywna regulacja, powodująca wahania temperatury w systemie.
Aby uniknąć tych błędów, zawsze postępuj zgodnie z instrukcją producenta. Reguluj zawór stopniowo, obserwując reakcję systemu. W razie wątpliwości, skonsultuj się z profesjonalnym instalatorem. Regularne przeglądy i konserwacja to klucz do długotrwałej, bezproblemowej pracy zaworu.
Konserwacja i utrzymanie zaworu 3-drożnego
Regularna konserwacja zaworu 3-drożnego jest niezbędna dla zapewnienia jego długotrwałej i efektywnej pracy. Prawidłowe utrzymanie zapobiega awariom i przedłuża żywotność całego systemu grzewczego.
Lista czynności konserwacyjnych:
- Okresowe czyszczenie zaworu z osadów i zanieczyszczeń.
- Sprawdzanie i ewentualna wymiana uszczelek.
- Kontrola poprawności działania siłownika.
- Smarowanie ruchomych części zaworu, jeśli jest to zalecane przez producenta.
- Weryfikacja ustawień temperatury i przepływu.
Konserwację zaworu 3-drożnego należy przeprowadzać co najmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. W przypadku intensywnej eksploatacji lub trudnych warunków pracy, częstotliwość przeglądów warto zwiększyć do dwóch razy w roku.
Klucz do efektywnego systemu grzewczego: Zawór 3-drożny
Prawidłowe ustawienie i konserwacja zaworu 3-drożnego to fundament wydajnego systemu grzewczego. Od wyboru odpowiedniego typu zaworu, przez precyzyjny montaż, aż po regularne przeglądy - każdy etap ma znaczenie dla optymalnej pracy instalacji.
Pamiętaj o kluczowych aspektach: prawidłowej temperaturze wody powrotnej, dokładnym oznakowaniu przyłączy i unikaniu typowych błędów podczas regulacji. Regularne testy ciśnieniowe i konserwacja to nie tylko formalność, ale gwarancja długotrwałej i bezawaryjnej pracy systemu.
Wykorzystując wiedzę z tego artykułu, możesz samodzielnie zadbać o swój zawór 3-drożny, oszczędzając na kosztach energii i zapewniając komfort cieplny w swoim domu. W razie wątpliwości, zawsze warto skonsultować się z profesjonalistą - inwestycja w wiedzę i fachową pomoc zwróci się w postaci efektywnego i niezawodnego systemu grzewczego.
