Lutowanie rur miedzianych to kluczowa umiejętność w instalacjach wodnych, gazowych i grzewczych. To proces łączenia elementów, który można wykonać samodzielnie. Wymaga on precyzji, odpowiednich narzędzi i zachowania środków bezpieczeństwa. Poprawne lutowanie zapewnia trwałe i szczelne połączenia, kluczowe dla funkcjonowania instalacji.
Najważniejsze informacje:
- Proces obejmuje cięcie, fazowanie i czyszczenie rur
- Wybór między lutowaniem miękkim (400-500°C) a twardym (700-800°C)
- Konieczne jest użycie odpowiedniego lutu i topnika
- Równomierne podgrzewanie rury i złączki jest kluczowe
- Po lutowaniu należy usunąć topnik szczotką drucianą
- Bezpieczeństwo: używaj mat ochronnych i odpowiedniej odzieży
Narzędzia i materiały potrzebne do lutowania rur miedzianych
- Obcinarka do rur miedzianych
- Gratownik
- Szczotka druciana
- Palnik gazowy
- Lut
- Topnik
- Złączki miedziane
- Mata ochronna
- Rękawice ochronne
- Okulary ochronne
Obcinarka do rur miedzianych umożliwia precyzyjne cięcie rur bez ich deformacji. Jest niezbędna do przygotowania elementów o odpowiedniej długości.
Gratownik służy do usuwania ostrych krawędzi powstałych po cięciu. Zapewnia gładkie powierzchnie, co jest kluczowe dla szczelności połączenia.
Szczotka druciana jest używana do oczyszczenia powierzchni rur i złączek z zanieczyszczeń. Gwarantuje czystość elementów przed lutowaniem.
Palnik gazowy dostarcza ciepło niezbędne do lutowania rur miedzianych. Umożliwia precyzyjne kontrolowanie temperatury podczas procesu.
Lut to materiał wypełniający przestrzeń między łączonymi elementami. Wybór odpowiedniego lutu zależy od metody lutowania instalacji miedzianej.
Topnik poprawia rozpływanie się lutu i chroni powierzchnię przed utlenianiem. Jest kluczowy dla uzyskania trwałego połączenia.
Złączki miedziane służą do łączenia odcinków rur. Muszą być dopasowane do średnicy rur i rodzaju instalacji.
Mata ochronna zabezpiecza otoczenie przed uszkodzeniem przez wysoką temperaturę. Jest niezbędna do bezpiecznego lutowania rur wodociągowych.
Rękawice ochronne chronią dłonie przed oparzeniami i skaleczeniami. Są kluczowym elementem bezpieczeństwa podczas pracy.
Okulary ochronne zabezpieczają oczy przed odpryskami i intensywnym światłem. Zapewniają bezpieczeństwo wzroku podczas lutowania miedzi.
Przygotowanie rur miedzianych do lutowania
Przygotowanie rur miedzianych zaczyna się od precyzyjnego cięcia. Użyj obcinarki, aby uzyskać prosty, czysty przekrój bez deformacji. Pamiętaj, że dokładność na tym etapie wpływa na jakość całego połączenia.
Po cięciu konieczne jest usunięcie ostrych krawędzi za pomocą gratownika. Obróć narzędzie kilkakrotnie wewnątrz i na zewnątrz rury, aby uzyskać gładką powierzchnię. Ten krok zapewnia lepsze przyleganie lutu i zwiększa szczelność połączenia lutowanego w hydraulice.
Ostatnim, ale kluczowym etapem jest dokładne czyszczenie powierzchni. Użyj szczotki drucianej lub specjalnego środka czyszczącego, aby usunąć wszelkie zanieczyszczenia i tlenki. Czysta powierzchnia jest niezbędna do uzyskania trwałego połączenia podczas lutowania rur miedzianych.
Lutowanie miękkie vs lutowanie twarde
| Cecha | Lutowanie miękkie | Lutowanie twarde |
|---|---|---|
| Temperatura | 400-500°C | 700-800°C |
| Zastosowanie | Instalacje wodne, grzewcze o niskim ciśnieniu | Instalacje gazowe, wysokociśnieniowe |
| Trwałość | Dobra | Bardzo dobra |
Lutowanie miękkie jest często stosowane w domowych instalacjach wodnych i grzewczych. Wykorzystuje niższą temperaturę, co czyni je łatwiejszym i bezpieczniejszym dla początkujących. Połączenia wykonane tą metodą są wystarczająco trwałe dla większości standardowych zastosowań.
Lutowanie twarde wymaga wyższych temperatur i specjalistycznego sprzętu. Jest preferowane w instalacjach gazowych i wysokociśnieniowych ze względu na wyjątkową trwałość połączeń. Ta metoda zapewnia większą wytrzymałość mechaniczną i odporność na wysokie temperatury.
Krok po kroku: proces lutowania rur miedzianych
Przygotowanie miejsca pracy
Zacznij od oczyszczenia i uporządkowania obszaru pracy. Usuń wszelkie łatwopalne materiały z bezpośredniego otoczenia.
Rozłóż matę ochronną, aby zabezpieczyć podłoże przed uszkodzeniem. Upewnij się, że masz łatwy dostęp do wszystkich niezbędnych narzędzi i materiałów.
Cięcie i fazowanie rury
Użyj obcinarki do rur, aby precyzyjnie odmierzyć i odciąć potrzebny odcinek. Obracaj obcinarkę wokół rury, stopniowo zaciskając ostrze, aż do całkowitego przecięcia.
Po cięciu, użyj gratownika do usunięcia ostrych krawędzi wewnątrz i na zewnątrz rury. Obracaj narzędzie, aby uzyskać gładką, równą powierzchnię.
Sprawdź, czy końcówka rury jest idealnie okrągła i pozbawiona zadziorów. To kluczowe dla uzyskania szczelnego połączenia lutowanego w hydraulice.
Aplikacja topnika
Nałóż cienką, równomierną warstwę topnika na końcówkę rury i wewnętrzną powierzchnię złączki. Użyj pędzelka lub szmatki, aby rozprowadzić topnik.
Unikaj nadmiaru topnika, gdyż może to prowadzić do powstawania pęcherzy w lucie. Pamiętaj, że topnik ułatwia rozpływanie się lutu i chroni powierzchnię przed utlenianiem podczas lutowania miedzi.
Nagrzewanie rury i złączki
Włącz palnik i ustaw odpowiedni płomień. Dla lutowania miękkiego potrzebujesz temperatury 400-500°C, a dla lutowania twardego 700-800°C.
Zacznij od równomiernego nagrzewania złączki, kierując płomień na jej środek. Powoli przesuwaj płomień na zewnątrz, aby równomiernie rozprowadzić ciepło.
Następnie skieruj płomień na rurę, tuż przy krawędzi złączki. Kontynuuj nagrzewanie, aż topnik zacznie się topić i płynąć, co oznacza osiągnięcie odpowiedniej temperatury do lutowania rur miedzianych.

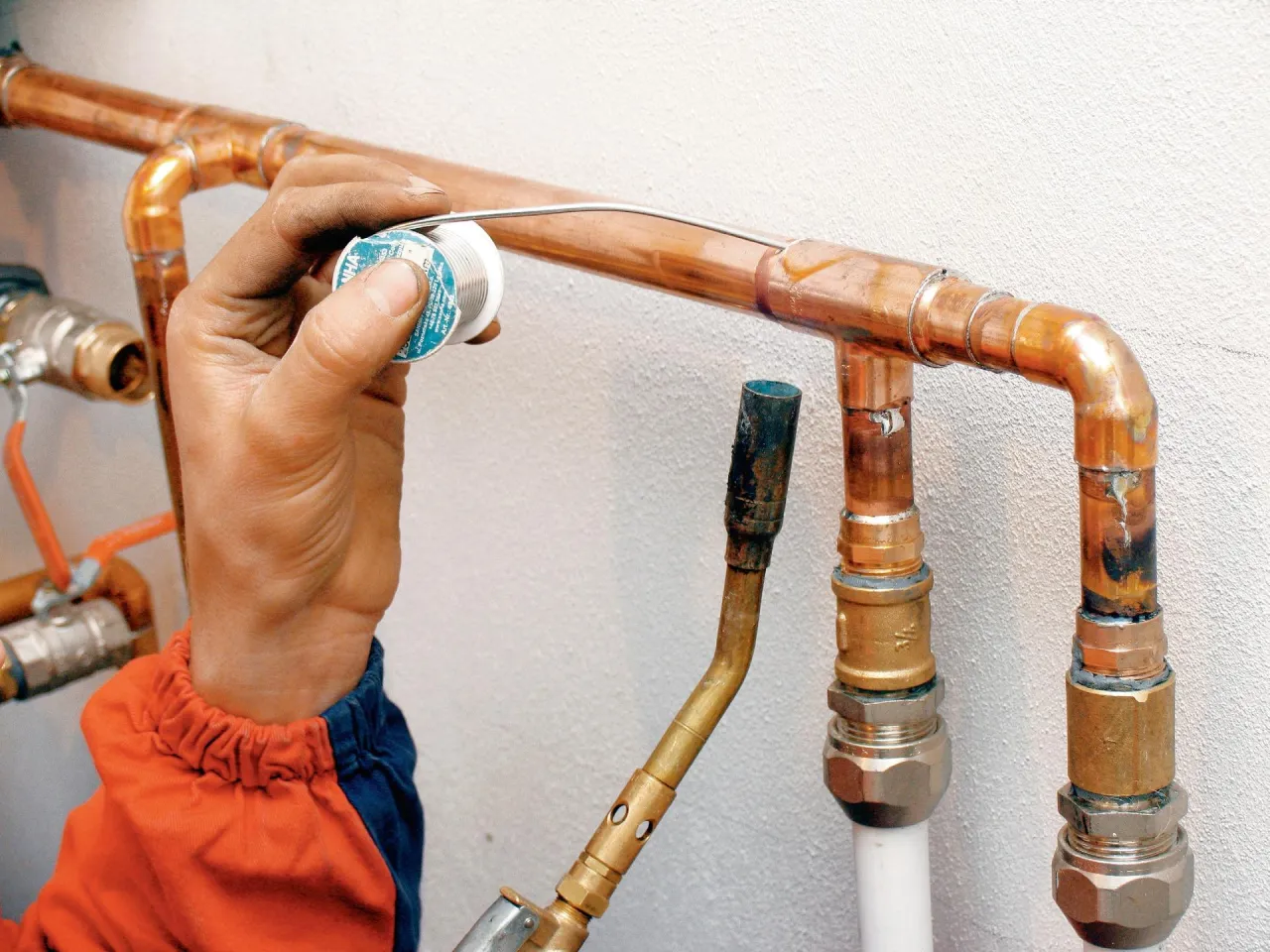

Aplikacja lutu
Gdy topnik zacznie płynąć, przyłóż końcówkę lutu do miejsca styku rury i złączki. Ciepło powinno być wystarczające, aby lut zaczął się topić i wpływać w szczelinę.
Obracaj rurę lub przesuwaj lut wokół połączenia, aby zapewnić równomierne rozprowadzenie. Unikaj nadmiaru lutu, gdyż może to prowadzić do zatkania rury.
Kontynuuj aplikację lutu, aż zobaczysz, że wypełnił on całą szczelinę między rurą a złączką. To kluczowy moment w procesie lutowania instalacji miedzianej.
Chłodzenie i czyszczenie połączenia
Po zakończeniu lutowania, odsuń płomień i pozwól połączeniu ostygnąć naturalnie. Nie przyspieszaj procesu chłodzenia wodą, gdyż może to osłabić strukturę połączenia.
Gdy połączenie ostygnie na tyle, że można go dotknąć, użyj wilgotnej szmatki do usunięcia pozostałości topnika. Dokładne czyszczenie zapobiega korozji i zapewnia estetyczny wygląd.
Na koniec sprawdź wizualnie jakość połączenia lutowanego w hydraulice. Powinno być gładkie, bez pęknięć czy nieregularności. W razie wątpliwości, przeprowadź test szczelności.
Zasady bezpieczeństwa podczas lutowania
- Zawsze używaj okularów ochronnych i rękawic żaroodpornych
- Pracuj w dobrze wentylowanym pomieszczeniu
- Trzymaj gaśnicę w zasięgu ręki
- Nigdy nie zostawiaj włączonego palnika bez nadzoru
- Unikaj kontaktu z gorącymi powierzchniami
- Nie pal tytoniu podczas pracy z łatwopalnymi materiałami
- Po zakończeniu pracy sprawdź, czy wszystkie urządzenia są wyłączone
Bezpieczeństwo jest kluczowe podczas lutowania rur miedzianych. Zawsze przestrzegaj zasad BHP i używaj odpowiedniego sprzętu ochronnego. Pamiętaj, że prawidłowe przygotowanie miejsca pracy i zachowanie ostrożności mogą zapobiec poważnym wypadkom.
Ważne wskazówki dla początkujących lutowników
- Ćwicz na niepotrzebnych kawałkach rur przed przystąpieniem do właściwej pracy
- Utrzymuj stałą temperaturę podczas całego procesu lutowania
- Nie oszczędzaj na jakości materiałów - dobry lut i topnik to podstawa udanego połączenia
- Regularnie czyść i konserwuj narzędzia, szczególnie palnik gazowy
Jak uniknąć najczęstszych błędów przy lutowaniu rur miedzianych?
Jednym z najczęstszych błędów jest niedokładne oczyszczenie powierzchni przed lutowaniem. Zawsze używaj szczotki drucianej lub specjalnego środka czyszczącego, aby usunąć wszelkie zanieczyszczenia i tlenki. Czysta powierzchnia jest kluczowa dla uzyskania trwałego połączenia podczas lutowania miedzi.
Innym częstym problemem jest przegrzanie materiału. Zbyt wysoka temperatura może doprowadzić do uszkodzenia rury lub złączki. Kontroluj temperaturę, używając odpowiedniego płomienia i nie koncentruj go zbyt długo w jednym miejscu podczas lutowania rur wodociągowych.
Niedostateczna ilość lutu może prowadzić do nieszczelności. Z drugiej strony, nadmiar lutu może zatkać rurę. Stosuj odpowiednią ilość lutu, obserwując jak wypełnia on szczelinę między rurą a złączką. Prawidłowe dozowanie lutu jest kluczowe dla skutecznej naprawy rur miedzianych lutowaniem.
Pośpiech to wróg dobrego lutowania. Nie próbuj przyspieszać procesu chłodzenia, gdyż może to osłabić strukturę połączenia. Pozwól połączeniu ostygnąć naturalnie, aby uzyskać mocne i trwałe połączenie lutowane w hydraulice.
Sprawdzanie szczelności połączenia lutowanego
Najprostszą metodą sprawdzenia szczelności jest test wizualny. Po ostygnięciu połączenia, dokładnie obejrzyj je z każdej strony. Szukaj nieregularności, pęknięć lub miejsc, gdzie lut nie wypełnił całkowicie szczeliny.
Kolejnym krokiem jest test ciśnieniowy. Napełnij instalację wodą i stopniowo zwiększaj ciśnienie. Obserwuj połączenie pod kątem ewentualnych wycieków. Ta metoda jest szczególnie skuteczna przy lutowaniu instalacji miedzianej przeznaczonej do pracy pod wysokim ciśnieniem.
Dla bardziej precyzyjnej kontroli, możesz użyć specjalnego sprayu do wykrywania nieszczelności. Rozpyl go na połączenie i obserwuj, czy tworzą się bąbelki. Ta metoda jest szczególnie przydatna przy sprawdzaniu szczelności instalacji gazowych wykonanych metodą lutowania rur miedzianych.
Konserwacja i pielęgnacja lutowanych połączeń
Regularna inspekcja lutowanych połączeń jest kluczowa dla długotrwałej sprawności instalacji. Sprawdzaj wizualnie połączenia pod kątem oznak korozji lub nieszczelności przynajmniej raz w roku.
W przypadku zauważenia pierwszych oznak korozji, oczyść powierzchnię i zastosuj odpowiedni środek antykorozyjny. Szybka reakcja może zapobiec poważniejszym uszkodzeniom i kosztownym naprawom.
- Unikaj
- Unikaj narażania lutowanych połączeń na nadmierne wibracje lub naprężenia mechaniczne
- W przypadku instalacji zewnętrznych, rozważ dodatkowe zabezpieczenie połączeń przed warunkami atmosferycznymi
- Utrzymuj odpowiednią wilgotność w pomieszczeniach, aby zapobiec przyspieszonej korozji
- W przypadku instalacji wodnych, regularnie kontroluj jakość wody, gdyż może ona wpływać na trwałość połączeń
Pamiętaj, że prawidłowa konserwacja znacząco wydłuża żywotność lutowanych połączeń w hydraulice. Regularne przeglądy i szybkie reagowanie na potencjalne problemy to klucz do utrzymania sprawnej instalacji przez wiele lat.
Sprzęt do lutowania instalacji miedzianych
Wybór odpowiedniego sprzętu do lutowania instalacji miedzianych jest kluczowy dla osiągnięcia trwałych i szczelnych połączeń. Podstawowym narzędziem jest palnik gazowy, który dostarcza ciepło niezbędne do topienia lutu.
Dla lutowania miękkiego, wystarczy zwykle prosty palnik na gaz propan-butan. Jest on łatwy w obsłudze i idealny dla początkujących. Do lutowania twardego potrzebny będzie mocniejszy palnik, często wykorzystujący mieszankę tlenu i acetylenu.
Ważnym elementem wyposażenia jest zestaw końcówek do palnika o różnych rozmiarach. Pozwalają one na precyzyjne dostosowanie płomienia do średnicy lutowanych rur. Pamiętaj, że zbyt duży płomień może uszkodzić rurę, a zbyt mały utrudni osiągnięcie odpowiedniej temperatury.
Dodatkowe akcesoria
- Stojak do lutowania - ułatwia stabilne trzymanie rur podczas pracy
- Termometr bezdotykowy - pomaga kontrolować temperaturę podczas lutowania miedzi
- Szczypce samozaciskowe - przydatne do przytrzymywania gorących elementów
- Pasta do lutowania - ułatwia rozpływanie się lutu i poprawia jakość połączenia
Inwestycja w dobrej jakości sprzęt do lutowania zwróci się w postaci trwałych i niezawodnych połączeń. Pamiętaj, że naprawa rur miedzianych lutowaniem wymaga nie tylko umiejętności, ale także odpowiednich narzędzi.
Najczęstsze problemy przy lutowaniu rur miedzianych
Mimo że lutowanie rur miedzianych jest stosunkowo prostą techniką, początkujący hydraulicy mogą napotkać pewne trudności. Oto kilka najczęstszych problemów i sposoby ich rozwiązania:
1. Nieszczelne połączenia
Przyczyną może być niedostateczne oczyszczenie powierzchni lub użycie zbyt małej ilości lutu. Upewnij się, że powierzchnie są idealnie czyste i użyj odpowiedniej ilości lutu, który powinien wypełnić całą szczelinę między rurą a złączką.
2. Przebarwienia na rurze
Zbyt długie nagrzewanie może prowadzić do przebarwień na miedzi. Kontroluj czas nagrzewania i używaj odpowiedniej temperatury. Pamiętaj, że lutowanie instalacji miedzianej wymaga precyzji i umiaru w stosowaniu ciepła.
3. Lut nie przylega do powierzchni
Problem ten może wynikać z niedostatecznego nagrzania lub braku topnika. Upewnij się, że powierzchnia jest odpowiednio nagrzana przed aplikacją lutu. Użycie dobrej jakości topnika znacząco poprawia przyleganie lutu do miedzi.
Wskazówka eksperta
Jeśli masz trudności z uzyskaniem szczelnego połączenia, rozważ użycie pasty do lutowania zamiast tradycyjnego topnika. Pasta łączy w sobie właściwości topnika i dodatkowego lutu, co może ułatwić proces lutowania rur wodociągowych, szczególnie dla początkujących.
Alternatywne metody łączenia rur miedzianych
Choć lutowanie miedzi jest powszechną i skuteczną metodą łączenia rur, istnieją również alternatywne techniki warte rozważenia:
1. Zaciskanie
Metoda ta wykorzystuje specjalne złączki i narzędzie do zaciskania. Jest szybsza niż lutowanie i nie wymaga użycia otwartego ognia, co czyni ją bezpieczniejszą w pewnych sytuacjach.
2. Połączenia wciskane
To nowoczesna metoda, wykorzystująca specjalne kształtki i narzędzie hydrauliczne. Jest bardzo szybka i czysta, ale wymaga inwestycji w specjalistyczny sprzęt.
3. Skręcane złączki kompresyjne
Idealne do mniejszych napraw i instalacji. Nie wymagają specjalistycznych narzędzi, ale mogą być mniej trwałe niż połączenia lutowane w przypadku instalacji pod wysokim ciśnieniem.
Pamiętaj jednak, że mimo istnienia alternatyw, lutowanie rur miedzianych pozostaje jedną z najbardziej uniwersalnych i ekonomicznych metod łączenia, szczególnie w przypadku większych instalacji.
Podsumowanie
Lutowanie rur miedzianych to umiejętność, która wymaga praktyki i cierpliwości. Przestrzegając zasad bezpieczeństwa, używając odpowiednich narzędzi i technik, można uzyskać trwałe i szczelne połączenia. Pamiętaj, że kluczem do sukcesu jest dokładne przygotowanie powierzchni, kontrola temperatury i odpowiednia ilość lutu.
Niezależnie od tego, czy wykonujesz naprawę rur miedzianych lutowaniem, czy instalujesz nowy system, zawsze stawiaj na jakość materiałów i narzędzi. Inwestycja w dobry sprzęt i ciągłe doskonalenie techniki zaowocują niezawodnymi instalacjami, które będą służyć przez lata.
Mamy nadzieję, że ten przewodnik pomoże Ci w opanowaniu sztuki lutowania instalacji miedzianej. Pamiętaj, że praktyka czyni mistrza – nie zniechęcaj się początkowymi niepowodzeniami i czerp satysfakcję z każdego udanego połączenia!
Sztuka lutowania rur miedzianych: od podstaw do mistrzostwa
Lutowanie rur miedzianych to kluczowa umiejętność w hydraulice, która łączy w sobie precyzję, wiedzę techniczną i praktyczne doświadczenie. Od wyboru odpowiednich narzędzi, przez przygotowanie powierzchni, aż po sam proces lutowania - każdy etap wymaga uwagi i staranności. Opanowanie tej techniki otwiera drzwi do tworzenia trwałych i niezawodnych instalacji wodnych, grzewczych i gazowych.
Kluczem do sukcesu jest nie tylko znajomość poszczególnych kroków, ale także świadomość potencjalnych pułapek i sposobów ich unikania. Regularna praktyka, cierpliwość i przestrzeganie zasad bezpieczeństwa to fundamenty, na których buduje się umiejętność lutowania instalacji miedzianej. Pamiętajmy, że każde połączenie to nie tylko test techniczny, ale także gwarancja bezpieczeństwa i funkcjonalności całej instalacji.
Choć istnieją alternatywne metody łączenia rur miedzianych, tradycyjne lutowanie pozostaje uniwersalną i ekonomiczną opcją. Niezależnie od tego, czy jesteś początkującym hydraulikiem, czy doświadczonym profesjonalistą, ciągłe doskonalenie technik lutowania miedzi to inwestycja, która zawsze się opłaca. W świecie, gdzie jakość i niezawodność są na wagę złota, umiejętność tworzenia perfekcyjnych połączeń lutowanych jest bezcenna.
