Kielichowanie rur miedzianych to ważny proces w instalacjach sanitarnych i grzewczych. Polega na odpowiednim przygotowaniu końcówek rur do połączeń. Jest szczególnie przydatny przy lutowaniu kapilarnym i w systemach z rurami polietylenowymi. Stosuje się go głównie w instalacjach wodnych i grzewczych do 110°C. Prawidłowe wykonanie kielicha zapewnia szczelność i trwałość połączenia.
Proces wymaga precyzji i odpowiednich narzędzi. Kluczowe kroki to obcięcie rurki, uformowanie kielicha i sprawdzenie jego jakości. Najczęstsze błędy to krzywy kielich lub nieprawidłowy rozmiar. Do pracy potrzebna jest kielicharka i rury miedziane o odpowiedniej średnicy.
Najważniejsze informacje:- Kielichowanie przygotowuje rury do połączeń bez dodatkowych złączek
- Stosowane w instalacjach wody zimnej, ciepłej i ogrzewania do 110°C
- Wymaga precyzyjnego cięcia i formowania końcówki rury
- Prawidłowy kielich nie ma pęknięć i ma odpowiedni kołnierz
- Najczęstsze błędy to krzywy lub źle wymierzony kielich
- Do wykonania potrzebna jest kielicharka i rury miedziane
Czym jest kielichowanie rur miedzianych?
Kielichowanie rur miedzianych to proces rozszerzania końcówki rury w celu utworzenia kielicha. Technika ta polega na kontrolowanym odkształceniu materiału, aby uzyskać pożądany kształt i wymiar.
Celem kielichowania rur miedzianych jest przygotowanie ich do szczelnego połączenia bez użycia dodatkowych złączek.
Kielichowanie znajduje szerokie zastosowanie w instalacjach sanitarnych i grzewczych. Jest szczególnie popularne przy łączeniu rur w systemach wody użytkowej. Sprawdza się również w instalacjach centralnego ogrzewania, gdzie temperatura nie przekracza 110°C.
Niezbędne narzędzia i materiały

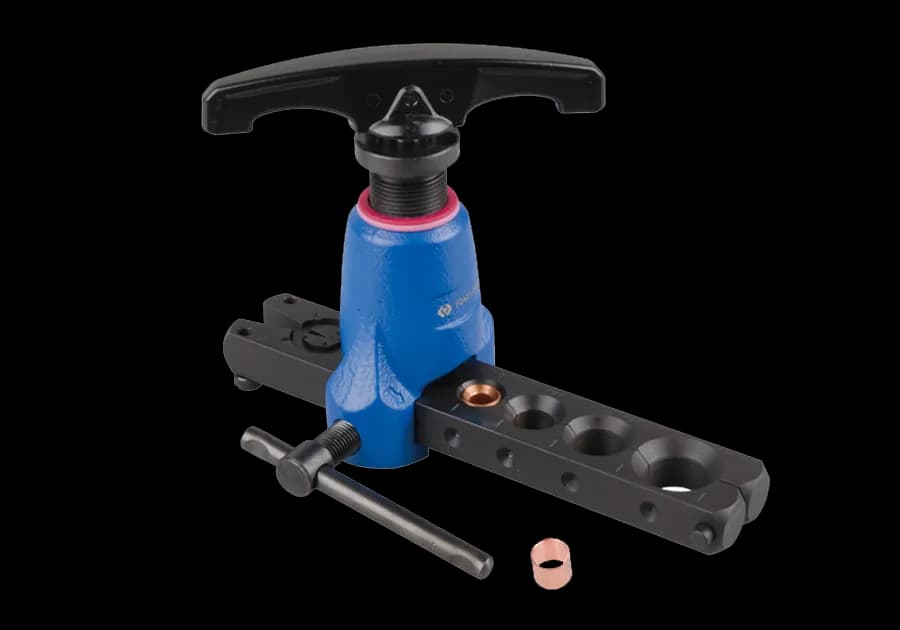

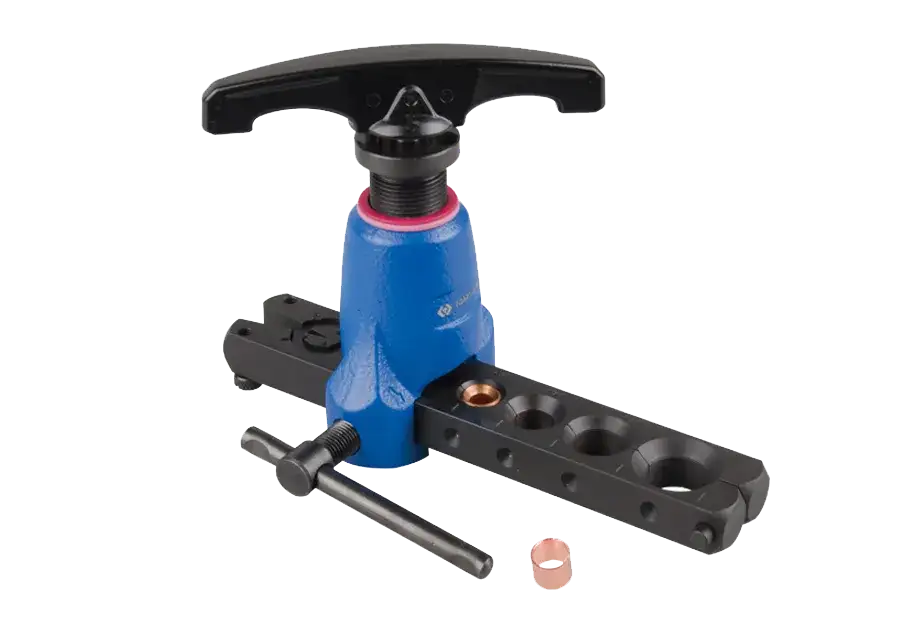

- Kielicharka - podstawowe narzędzie do formowania kielicha
- Obcinak do rur - zapewnia gładkie, prostopadłe cięcie
- Gratownik - usuwa zadziory po cięciu
- Miarka - do precyzyjnego odmierzania
- Marker - do zaznaczania miejsc cięcia
- Kalibratory - do sprawdzania wymiarów kielicha
- Smar - ułatwia proces formowania kielicha
Do kielichowania najlepiej nadają się rury miedziane o średnicy od 1/4 do 1/2 cala. Ważne, by były miękkie lub półtwarde, co ułatwia ich obróbkę.
Krok po kroku: jak wykonać kielichowanie?
Przygotowanie rury
Rurę należy przeciąć prostopadle do jej osi za pomocą obcinaka rotacyjnego. Takie cięcie zapewnia gładką powierzchnię bez zniekształceń.
Gładkie cięcie jest kluczowe dla uzyskania szczelnego połączenia i zapobiega powstawaniu mikropęknięć.

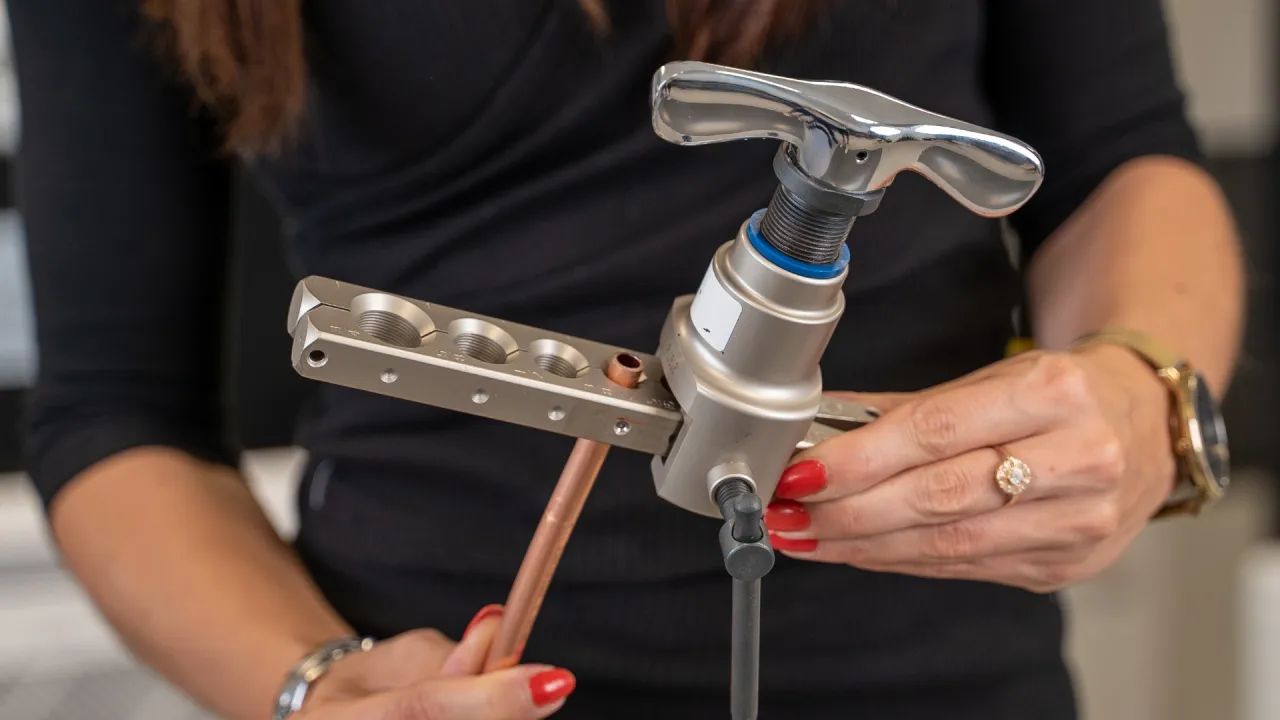

Proces kielichowania
- Nasmaruj końcówkę rury i trzpień kielicharki.
- Umieść rurę w odpowiednim otworze kielicharki.
- Wkręć trzpień, rozszerzając końcówkę rury.
- Obracaj kielicharkę, aż uzyskasz pożądany kształt kielicha.
- Wycofaj trzpień i wyjmij rurę z narzędzia.
Upewnij się, że kielicharka jest ustawiona prostopadle do rury. Zbyt mocne dokręcenie może spowodować pęknięcia, a zbyt słabe - nieszczelny kielich.
Sprawdzanie jakości kielicha
Prawidłowo wykonany kielich powinien mieć gładką, jednolitą powierzchnię bez pęknięć czy zadziorów. Krawędź kielicha powinna być równa i prostopadła do osi rury. Wewnętrzna średnica kielicha musi być odpowiednia do średnicy łączonej rury.
Do weryfikacji można użyć kalibratora lub przymierzyć kielich do drugiej rury. Wizualna inspekcja pozwoli wychwycić ewentualne defekty powierzchni.
Jakie są najczęstsze błędy przy kielichowaniu?
- Krzywy kielich - skutkuje nieszczelnością połączenia
- Zbyt płytki kielich - nie zapewnia odpowiedniej powierzchni styku
- Pęknięcia - osłabiają strukturę i prowadzą do wycieków
- Nierówna krawędź - utrudnia prawidłowe dopasowanie rur
- Zadziory - mogą uszkodzić uszczelkę lub drugą rurę
Techniki kielichowania dla różnych średnic rur
| Średnica rury | Zalecana technika | Uwagi |
| 1/4 cala | Kielichowanie ręczne | Wymaga precyzji, łatwe do przeciążenia |
| 3/8 cala | Kielichowanie mechaniczne | Optymalne dla większości zastosowań |
| 1/2 cala | Kielichowanie hydrauliczne | Zapewnia równomierny nacisk, idealne dla grubszych ścianek |
Przy mniejszych średnicach kluczowa jest precyzja i wyczucie. Większe rury wymagają więcej siły, ale są mniej podatne na deformacje. Dla rur o średnicy powyżej 1/2 cala często stosuje się alternatywne metody łączenia.
Zalety i wady kielichowania
Korzyści stosowania tej metody
- Oszczędność na dodatkowych złączkach
- Zwiększona wytrzymałość połączenia
- Mniejsze ryzyko nieszczelności
- Estetyczny wygląd instalacji
- Możliwość demontażu bez uszkodzenia rur
Oszczędność na dodatkowych złączkach przekłada się na niższe koszty całej instalacji. Eliminacja potencjalnych punktów przecieku zwiększa niezawodność systemu.
Zwiększona wytrzymałość połączenia wynika z większej powierzchni styku między rurami. Dzięki temu instalacja lepiej znosi naprężenia termiczne i mechaniczne.
Ograniczenia i potencjalne problemy
Kielichowanie rur miedzianych wymaga specjalistycznych narzędzi i umiejętności. Niewłaściwe wykonanie może prowadzić do nieszczelności. Metoda ta jest mniej efektywna dla rur o dużych średnicach, gdzie trudniej uzyskać idealny kształt kielicha.
- Używaj ostrych i czystych narzędzi
- Stosuj odpowiedni smar do kielichowania
- Kontroluj siłę nacisku podczas formowania kielicha
- Regularnie sprawdzaj jakość wykonanych połączeń
Jak uniknąć typowych problemów przy kielichowaniu?
Aby uniknąć krzywego kielicha, zawsze ustawiaj rurę prostopadle do kielicharki. Zbyt płytkiemu kielichowi zapobiegniesz, dokładnie mierząc głębokość rozszerzenia. Pęknięciom zapobiegaj, stosując odpowiednią siłę i tempo rozszerzania. Zadbaj o gładkie cięcie rury, by uniknąć zadziorów i nierówności.
Praktyka czyni mistrza w kielichowaniu rur miedzianych. Regularne wykonywanie tej czynności pozwala wyczuć odpowiedni nacisk i czas formowania kielicha.
Alternatywne metody łączenia rur miedzianych
Lutowanie miękkie to popularna metoda łączenia rur miedzianych. Wykorzystuje się w niej stop cyny i ołowiu do utworzenia szczelnego połączenia. Metoda ta jest stosunkowo prosta, ale wymaga dobrej wentylacji ze względu na opary.
Łączenie zaciskowe polega na użyciu specjalnych złączek, które zaciskają się na rurze. Jest to szybka i czysta metoda, idealna do trudno dostępnych miejsc. Wymaga jednak specjalistycznych narzędzi do zaciskania.
Spawanie zapewnia najtrwalsze połączenie, ale jest też najbardziej skomplikowane. Wymaga wysokich temperatur i specjalistycznych umiejętności. Stosuje się je głównie w przemyśle i przy dużych średnicach rur.
W porównaniu z kielichowaniem, metody te często wymagają dodatkowych materiałów lub droższych narzędzi. Kielichowanie rur miedzianych pozostaje preferowaną metodą dla mniejszych średnic i prostszych instalacji.
Klucz do skutecznej instalacji: Opanowanie sztuki kielichowania rur miedzianych
Kielichowanie rur miedzianych to fundamentalna technika w instalacjach sanitarnych i grzewczych. Prawidłowe wykonanie kielicha gwarantuje trwałe i szczelne połączenia, co przekłada się na niezawodność całego systemu. Choć proces wymaga precyzji i odpowiednich narzędzi, korzyści znacznie przewyższają potencjalne trudności.
Kluczem do sukcesu jest przestrzeganie właściwej procedury - od precyzyjnego cięcia rury, przez ostrożne formowanie kielicha, aż po dokładną kontrolę jakości. Unikanie typowych błędów, takich jak krzywe kielichy czy pęknięcia, wymaga praktyki i cierpliwości. Warto pamiętać, że każda średnica rury może wymagać nieco innego podejścia.
Mimo istnienia alternatywnych metod łączenia rur, kielichowanie pozostaje preferowaną techniką dla mniejszych średnic ze względu na oszczędność materiałów i estetykę instalacji. Opanowanie tej umiejętności to inwestycja, która zwraca się w postaci niezawodnych i profesjonalnie wykonanych instalacji.
