Klimatyzacja w budynkach to ważny element komfortu, a kluczową rolę w jej działaniu odgrywają odpowiednie rury. Systemy klimatyzacyjne wykorzystują różne rodzaje rurek, głównie miedziane i plastikowe, do transportu czynnika chłodniczego oraz odprowadzania skroplin. Wybór właściwych rur wpływa na efektywność i trwałość całego systemu. Rurki miedziane, dostępne w różnych średnicach i długościach, często z izolacją, są najpopularniejszym rozwiązaniem ze względu na ich trwałość i odporność na korozję. Plastikowe alternatywy, choć lżejsze, znajdują zastosowanie w mniej wymagających instalacjach.
Najważniejsze informacje:- Rurki miedziane są głównym wyborem w systemach klimatyzacji
- Najpopularniejsze średnice to 1/4, 3/8 i 1/2 cala
- Izolacja rur poprawia efektywność systemu
- Prawidłowy montaż rur jest kluczowy dla działania klimatyzacji
- Rury służą do transportu czynnika chłodniczego i odprowadzania skroplin
Rodzaje rurek stosowanych w klimatyzacji
W systemach klimatyzacji stosuje się głównie dwa rodzaje rurek: miedziane i plastikowe. Rurki miedziane do klimatyzacji to najpopularniejszy wybór ze względu na ich trwałość i efektywność. Są odporne na korozję, przewodzą ciepło i wytrzymują wysokie ciśnienia. To sprawia, że świetnie sprawdzają się w transporcie czynnika chłodniczego.
Klimatyzacja jakie rurki plastikowe? To lżejsza alternatywa, często stosowana w mniej wymagających instalacjach. Rurki plastikowe są łatwiejsze w montażu i tańsze, ale mają ograniczoną odporność na wysokie temperatury i ciśnienia. Dlatego stosuje się je głównie w krótszych odcinkach lub jako osłonę dla rurek miedzianych.
Główne cechy rurek miedzianych:- Wysoka odporność na korozję
- Doskonałe przewodnictwo cieplne
- Wytrzymałość na wysokie ciśnienia
- Długa żywotność
- Możliwość recyklingu
- Niska waga
- Łatwość montażu
- Niższy koszt
- Elastyczność
- Ograniczona odporność na wysokie temperatury
Średnice rurek klimatyzacyjnych i ich zastosowanie

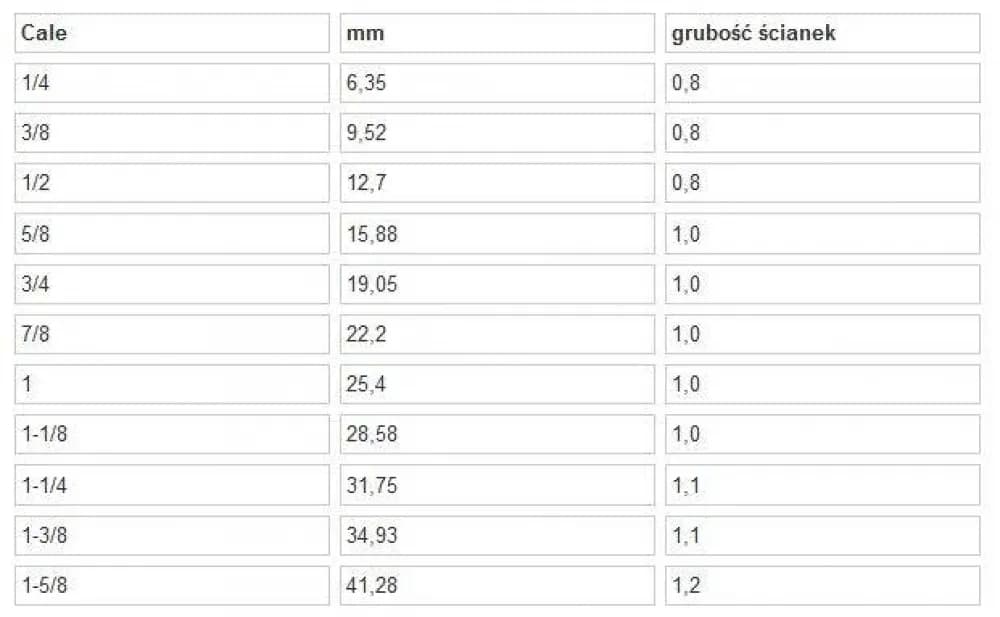

Średnice rur klimatyzacyjnych mają kluczowe znaczenie dla wydajności systemu. Najpopularniejsze to 1/4 cala (6,35 mm), 3/8 cala (9,53 mm) i 1/2 cala (12,7 mm). Wybór odpowiedniej średnicy zależy od mocy urządzenia i długości instalacji. Większa średnica pozwala na transport większej ilości czynnika chłodniczego, co jest kluczowe w mocniejszych systemach.
| Średnica | Typowe zastosowanie | Zalecana moc klimatyzatora |
|---|---|---|
| 1/4 cala (6,35 mm) | Linia cieczowa w małych systemach | Do 3,5 kW |
| 3/8 cala (9,53 mm) | Linia gazowa w małych systemach, linia cieczowa w średnich | 3,5 - 7 kW |
| 1/2 cala (12,7 mm) | Linia gazowa w średnich systemach | 7 - 14 kW |
| 5/8 cala (15,88 mm) | Linia gazowa w dużych systemach | Powyżej 14 kW |
Jak dobrać odpowiednią średnicę rurki?
Dobór średnicy rurki zależy przede wszystkim od mocy klimatyzatora. Im większa moc, tym większa średnica jest potrzebna do efektywnego transportu czynnika chłodniczego. Należy też uwzględnić długość instalacji - dłuższe odcinki mogą wymagać większych średnic.
Ważnym czynnikiem jest również rodzaj linii - cieczowa czy gazowa. Linie gazowe zazwyczaj wymagają większych średnic ze względu na objętość transportowanego czynnika w stanie gazowym.
- Sprawdź zalecenia producenta klimatyzatora
- Uwzględnij moc urządzenia i długość instalacji
- Rozróżnij między linią cieczową a gazową
- W razie wątpliwości, skonsultuj się z profesjonalistą
Czytaj więcej: Ile kosztuje montaż klimatyzacji? Ceny i czynniki wpływające
Zalety i wady rurek miedzianych w klimatyzacji
Rury miedziane do klimatyzacji mają wiele zalet. Są niezwykle trwałe i odporne na korozję, co przekłada się na długą żywotność instalacji. Doskonale przewodzą ciepło, co zwiększa efektywność systemu. Miedź jest też odporna na promieniowanie UV i nie przepuszcza tlenu, co zapobiega degradacji czynnika chłodniczego. Dodatkowo, rurki miedziane można łatwo giąć i lutować, co ułatwia montaż.
Jednak klimatyzacja jakie rurki miedziane ma też pewne wady. Są relatywnie drogie w porównaniu do plastikowych alternatyw. Ich sztywność może utrudniać montaż w ciasnych przestrzeniach. Miedź jest też podatna na wibracje, co może prowadzić do mikropęknięć przy niewłaściwym montażu.
Rurki plastikowe - alternatywa dla miedzi?
Rurki plastikowe zyskują popularność jako alternatywa w systemach klimatyzacji. Są lżejsze i łatwiejsze w montażu, co skraca czas instalacji. Ich elastyczność pozwala na łatwe prowadzenie w trudno dostępnych miejscach. Dodatkowo, rurki plastikowe są tańsze, co może obniżyć koszty całej instalacji.
Jednak klimatyzacja rodzaje rur plastikowych ma swoje ograniczenia. Mają niższą odporność na wysokie temperatury i ciśnienia niż miedź. Mogą też degradować się szybciej pod wpływem promieniowania UV. Plastik nie przewodzi ciepła tak dobrze jak miedź, co może wpłynąć na efektywność systemu, szczególnie w dłuższych instalacjach.
Znaczenie izolacji rurek w systemach klimatyzacyjnych
Izolacja rur klimatyzacyjnych to kluczowy element efektywnego systemu. Zapobiega ona kondensacji wilgoci na powierzchni rurek, co mogłoby prowadzić do korozji i uszkodzeń. Dobra izolacja minimalizuje też straty ciepła, zwiększając wydajność całego układu.
Właściwa izolacja chroni rurki przed wpływem czynników zewnętrznych, takich jak promieniowanie UV czy uszkodzenia mechaniczne. W przypadku rur prowadzonych na zewnątrz budynku, izolacja musi być odporna na warunki atmosferyczne. Dzięki temu systemy klimatyzacji rurki mogą działać efektywnie przez wiele lat.
Rodzaje izolacji i ich właściwości:- Pianka polietylenowa - lekka, elastyczna, łatwa w montażu
- Kauczuk syntetyczny - wysoka odporność na wilgoć i temperatury
- Wełna mineralna - dobra izolacja termiczna i akustyczna
- Aerożel - najwyższa skuteczność izolacji przy minimalnej grubości
- Izolacja refleksyjna - odbija promieniowanie cieplne
Montaż rurek w systemie klimatyzacji - krok po kroku
Montaż rurek klimatyzacji wymaga precyzji i znajomości zasad. Kluczowe jest zachowanie czystości wewnątrz rurek, aby uniknąć zanieczyszczenia układu. Rurki należy ciąć narzędziami przeznaczonymi do tego celu, unikając zagniatania i deformacji. Ważne jest też przestrzeganie minimalnych promieni gięcia, aby nie uszkodzić struktury rurki.
- Przygotuj narzędzia: obcinak do rur, giętarkę, rozwiertaki, palnik do lutowania
- Zmierz i przytnij rurki na odpowiednią długość
- Usuń zadziory i oczyść końcówki rurek
- Nałóż nakrętki na rurki przed wykonaniem kielichów
- Wykonaj kielichy na końcach rurek
- Połącz rurki z jednostką wewnętrzną i zewnętrzną, dokręcając nakrętki
- Sprawdź szczelność połączeń
Najczęstsze błędy przy montażu rurek klimatyzacyjnych
Jednym z najczęstszych błędów jest niewłaściwe wykonanie kielichów. Zbyt płytki lub zbyt głęboki kielich może prowadzić do nieszczelności. Innym problemem jest nadmierne dokręcanie nakrętek, co może uszkodzić kielich lub samą rurkę.
Często popełnianym błędem jest też nieprawidłowe gięcie rurek. Zbyt ostry kąt gięcia może spowodować załamanie rurki i ograniczenie przepływu czynnika. Ważne jest też unikanie prowadzenia rurek w miejscach narażonych na uszkodzenia mechaniczne lub nadmierne nagrzewanie.
Rola rurek w transporcie czynnika chłodniczego
Systemy klimatyzacji rurki odgrywają kluczową rolę w transporcie czynnika chłodniczego. W linii cieczowej, czynnik płynie pod wysokim ciśnieniem od skraplacza do zaworu rozprężnego. Rurki muszą wytrzymać to ciśnienie i zapewnić minimalną stratę ciepła.
W linii gazowej, czynnik wraca w postaci gazu do sprężarki. Tu rurki muszą mieć większą średnicę, aby zminimalizować opory przepływu. Ważne jest, aby rurki były odpowiednio izolowane, szczególnie linia ssąca, aby uniknąć kondensacji wilgoci z powietrza.
Prawidłowy dobór średnic rur klimatyzacyjnych ma ogromny wpływ na efektywność systemu. Zbyt małe średnice mogą powodować spadki ciśnienia i zmniejszać wydajność chłodniczą. Z kolei zbyt duże średnice niepotrzebnie zwiększają koszty i mogą prowadzić do problemów z powrotem oleju do sprężarki.
System odprowadzania skroplin - kluczowy element klimatyzacji
System odprowadzania skroplin to często pomijany, ale niezwykle ważny element klimatyzacji. Rurki odprowadzające skropliny muszą być odpowiednio dobrane i zamontowane, aby skutecznie usuwać wilgoć z urządzenia. Niewłaściwe odprowadzanie skroplin może prowadzić do zalania pomieszczenia lub rozwoju pleśni.
Zasady prawidłowego montażu rurek odprowadzających skropliny:- Zachowaj stały spadek rurki (min. 1 cm na 1 m długości)
- Unikaj zaginań i załamań rurki
- Zabezpiecz wylot rurki przed owadami i zanieczyszczeniami
- W długich instalacjach stosuj syfony, aby zapobiec zasysaniu powietrza
- Izoluj rurki prowadzone w zimnych przestrzeniach, aby uniknąć kondensacji
Jak wybrać odpowiednie rurki do swojego systemu klimatyzacji?
Wybór odpowiednich rurek do klimatyzacji zależy od wielu czynników. Kluczowa jest moc urządzenia - im większa, tym większe średnice będą potrzebne. Ważna jest też długość instalacji - dłuższe trasy mogą wymagać większych średnic, aby zminimalizować straty ciśnienia.
Należy również uwzględnić rodzaj czynnika chłodniczego. Niektóre nowoczesne czynniki wymagają specjalnych rurek o zwiększonej odporności na ciśnienie. Warto też rozważyć warunki, w jakich rurki będą pracować - czy będą narażone na ekstremalne temperatury lub promieniowanie UV.
| Typ systemu | Zalecane rurki | Średnice (ciecz/gaz) | Izolacja |
|---|---|---|---|
| Split do 3,5 kW | Miedziane | 1/4" / 3/8" | 9 mm pianka PE |
| Multi-split do 10 kW | Miedziane | 3/8" / 5/8" | 13 mm kauczuk |
| Komercyjny VRF | Miedziane | 1/2" / 3/4" | 19 mm kauczuk |
| Mały system chłodniczy | Miedziane/plastikowe | 1/4" / 3/8" | 6 mm pianka PE |
Klimatyzacja jakie rurki wybrać? To pytanie często zadają sobie inwestorzy. Warto pamiętać, że oszczędności na jakości rurek mogą się zemścić w przyszłości. Dobre rurki to podstawa sprawnego i efektywnego systemu klimatyzacji.
Przy wyborze rurek warto też zwrócić uwagę na ich kompatybilność z innymi elementami systemu. Niektóre nowoczesne systemy klimatyzacji wymagają specjalnych rurek, które są odporne na nowe, ekologiczne czynniki chłodnicze. Zawsze należy kierować się zaleceniami producenta urządzenia.
Podsumowanie
Wybór odpowiednich rurek to kluczowy element projektowania i montażu systemu klimatyzacji. Rury miedziane do klimatyzacji pozostają najpopularniejszym i najbardziej niezawodnym rozwiązaniem, choć w niektórych zastosowaniach rurki plastikowe mogą być dobrą alternatywą.
Pamiętajmy, że systemy klimatyzacji rurki to nie tylko kwestia transportu czynnika chłodniczego. To również odprowadzanie skroplin i zapewnienie odpowiedniej izolacji. Właściwy dobór średnic rur klimatyzacyjnych oraz ich prawidłowy montaż rurek klimatyzacji mają ogromny wpływ na efektywność, trwałość i bezawaryjność całego systemu.
Inwestycja w wysokiej jakości rurki i ich profesjonalny montaż to gwarancja długotrwałego i bezproblemowego działania klimatyzacji. Warto poświęcić czas na dokładne zaplanowanie instalacji i konsultację z profesjonalistą, aby cieszyć się komfortem chłodnego powietrza przez wiele lat.
Klucz do efektywnej klimatyzacji: Dobór i montaż odpowiednich rurek
Wybór właściwych rurek do klimatyzacji to fundament wydajnego i trwałego systemu. Miedziane rurki, dzięki swojej wytrzymałości i przewodności cieplnej, dominują w większości instalacji. Jednak w niektórych przypadkach rurki plastikowe mogą stanowić praktyczną alternatywę.
Kluczowe znaczenie ma dobór odpowiednich średnic rur klimatyzacyjnych, które muszą być dostosowane do mocy urządzenia i długości instalacji. Równie istotna jest prawidłowa izolacja, chroniąca przed stratami ciepła i kondensacją. Należy pamiętać, że system odprowadzania skroplin, często niedoceniany, jest niezbędny dla bezproblemowego funkcjonowania klimatyzacji.
Profesjonalny montaż rurek klimatyzacji, uwzględniający zasady czystości, odpowiednie gięcie i lutowanie, to gwarancja długotrwałej i bezawaryjnej pracy systemu. Inwestycja w wysokiej jakości materiały i fachową instalację przekłada się na wieloletni komfort użytkowania i efektywność energetyczną całego układu klimatyzacyjnego.
