Podłączenie wentylatora przez przekaźnik to popularne rozwiązanie, które zwiększa bezpieczeństwo i kontrolę nad pracą urządzenia. Dzięki przekaźnikowi można uniknąć przeciążeń w obwodzie elektrycznym oraz zautomatyzować włączanie i wyłączanie wentylatora. W tym artykule krok po kroku wyjaśnimy, jak prawidłowo podłączyć wentylator przez przekaźnik, aby działał niezawodnie i bezpiecznie.
Przekaźnik to niewielkie urządzenie, które pełni rolę pośrednika między źródłem zasilania a wentylatorem. Jego zastosowanie jest szczególnie ważne w przypadku wentylatorów o większej mocy lub w systemach automatyki. W artykule znajdziesz szczegółowy schemat podłączenia, listę niezbędnych narzędzi oraz praktyczne wskazówki, które pomogą uniknąć najczęstszych błędów.
Niezależnie od tego, czy chcesz podłączyć wentylator w domu, garażu czy warsztacie, nasz poradnik dostarczy Ci wszystkich niezbędnych informacji. Dowiesz się, jak wybrać odpowiedni przekaźnik, jak poprawnie podłączyć przewody oraz jak przetestować całą instalację. Zacznijmy od podstaw!
Najważniejsze informacje:- Przekaźnik chroni obwód elektryczny przed przeciążeniem i umożliwia automatyzację pracy wentylatora.
- Do podłączenia wentylatora przez przekaźnik potrzebne są podstawowe narzędzia, takie jak śrubokręt, przewody i zaciski.
- Schemat podłączenia składa się z 9 kroków, które obejmują podłączenie przewodów, przekaźnika i wentylatora.
- Przed uruchomieniem wentylatora należy przetestować poprawność połączeń, aby uniknąć awarii.
- Najczęstsze błędy to nieprawidłowe podłączenie przewodów lub użycie przekaźnika o niewystarczającej mocy.
Dlaczego warto podłączyć wentylator przez przekaźnik?
Podłączenie wentylatora przez przekaźnik to rozwiązanie, które przynosi wiele korzyści. Przede wszystkim, instalacja wentylatora z przekaźnikiem zwiększa bezpieczeństwo całego układu elektrycznego. Dzięki temu można uniknąć przeciążeń, które mogą uszkodzić wentylator lub inne urządzenia. Dodatkowo, przekaźnik umożliwia łatwe sterowanie wentylatorem, np. automatyczne włączanie i wyłączanie w zależności od temperatury.
| Korzyść | Opis |
|---|---|
| Bezpieczeństwo | Ochrona przed przeciążeniami i zwarciami |
| Automatyzacja | Możliwość sterowania wentylatorem bez ręcznego włączania |
| Trwałość | Wydłużenie żywotności wentylatora i układu elektrycznego |
Jak działa przekaźnik i dlaczego jest ważny w instalacji wentylatora?
Przekaźnik to urządzenie, które działa jak przełącznik sterowany prądem. Kiedy do przekaźnika dociera sygnał, zamyka lub otwiera obwód elektryczny. W przypadku wentylatora, przekaźnik pozwala na sterowanie jego pracą bez bezpośredniego podłączenia do głównego źródła zasilania. To sprawia, że montaż wentylatora z przekaźnikiem jest nie tylko bezpieczniejszy, ale też bardziej elastyczny.
Dzięki przekaźnikowi można uniknąć przeciążeń, które często występują przy bezpośrednim podłączeniu wentylatora. Dodatkowo, przekaźnik umożliwia integrację wentylatora z systemami automatyki, np. czujnikami temperatury. To sprawia, że wentylator może działać tylko wtedy, gdy jest to naprawdę potrzebne, co przekłada się na oszczędność energii.
Niezbędne narzędzia i materiały do podłączenia wentylatora
Przed przystąpieniem do elektrycznego połączenia wentylatora, warto przygotować wszystkie niezbędne narzędzia i materiały. Bez nich wykonanie instalacji może być trudne, a nawet niebezpieczne. Oto lista rzeczy, które będą Ci potrzebne:
- Przekaźnik o odpowiedniej mocy
- Śrubokręt izolowany
- Przewody elektryczne o odpowiednim przekroju
- Zaciski lub kostki zaciskowe
- Taśma izolacyjna
- Multimetr do sprawdzania połączeń
Jak wybrać odpowiedni przekaźnik do wentylatora?
Wybór przekaźnika to kluczowy etap montażu wentylatora z przekaźnikiem. Przede wszystkim, należy zwrócić uwagę na parametry techniczne, takie jak napięcie znamionowe i prąd roboczy. Przekaźnik powinien być dopasowany do mocy wentylatora, aby uniknąć przegrzania lub awarii.
Dobrym rozwiązaniem jest wybór przekaźnika z marginesem mocy, np. o 20% większym niż wymagany. Dzięki temu układ będzie bardziej niezawodny i bezpieczny. Warto również sprawdzić, czy przekaźnik posiada certyfikaty bezpieczeństwa, które potwierdzają jego jakość.
Czytaj więcej: Jak zamontować wentylator w obudowie: 7 prostych kroków
Schemat podłączenia wentylatora przez przekaźnik krok po kroku

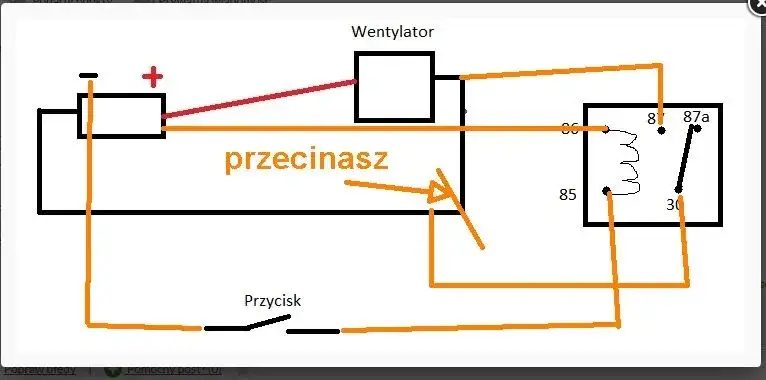

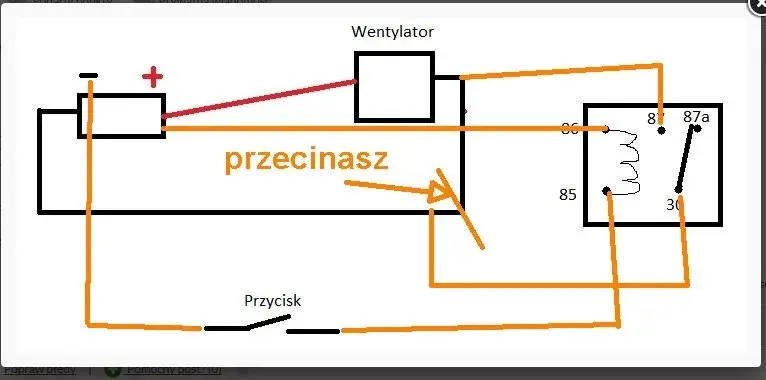

Schemat podłączenia wentylatora przez przekaźnik może wydawać się skomplikowany, ale w rzeczywistości jest dość prosty. Wystarczy postępować zgodnie z poniższymi krokami, aby prawidłowo wykonać instalację. Pamiętaj, że każdy etap jest ważny dla bezpieczeństwa i efektywności układu.
| Krok | Opis |
|---|---|
| 1 | Wyłącz zasilanie i upewnij się, że obwód jest bezpieczny |
| 2 | Podłącz przewód zasilający do przekaźnika |
| 3 | Podłącz przewód sterujący do przekaźnika |
| 4 | Podłącz wentylator do przekaźnika |
| 5 | Sprawdź poprawność połączeń za pomocą multimetru |
Jak podłączyć przewody do przekaźnika i wentylatora?
Podłączanie przewodów to kluczowy etap sterowania wentylatorem przez przekaźnik. Zacznij od podłączenia przewodu zasilającego do odpowiednich zacisków przekaźnika. Następnie podłącz przewód sterujący, który będzie kontrolował pracę przekaźnika. Pamiętaj, aby dokładnie oznaczyć przewody, aby uniknąć pomyłek.
Po podłączeniu przewodów, sprawdź, czy wszystkie połączenia są stabilne i dobrze izolowane. Użyj multimetru, aby upewnić się, że nie ma zwarć ani przerw w obwodzie. To proste działanie może zapobiec poważnym awariom w przyszłości.
Przed uruchomieniem wentylatora, zawsze sprawdź poprawność połączeń za pomocą multimetru. To proste narzędzie może uratować Cię przed kosztownymi błędami.
Najczęstsze błędy przy podłączaniu wentylatora przez przekaźnik
Podczas montażu wentylatora z przekaźnikiem łatwo popełnić błędy, które mogą prowadzić do awarii lub nieprawidłowej pracy układu. Jednym z najczęstszych problemów jest nieprawidłowe podłączenie przewodów, co może skutkować zwarciem. Innym błędem jest użycie przekaźnika o zbyt małej mocy, który nie wytrzyma obciążenia wentylatora. Warto również pamiętać o odpowiednim izolowaniu połączeń, aby uniknąć ryzyka porażenia prądem.
- Nieprawidłowe podłączenie przewodów – zawsze sprawdzaj schemat podłączenia i oznacz przewody.
- Użycie przekaźnika o niewystarczającej mocy – wybierz przekaźnik z marginesem mocy co najmniej 20%.
- Brak izolacji połączeń – używaj taśmy izolacyjnej lub kostek zaciskowych.
- Ignorowanie testowania połączeń – zawsze sprawdzaj układ multimetrem przed uruchomieniem.
- Nieodpowiednie zabezpieczenia – zainstaluj bezpieczniki lub wyłączniki różnicowoprądowe.
Jak przetestować poprawność podłączenia wentylatora?
Testowanie połączeń to kluczowy etap instalacji wentylatora z przekaźnikiem. Zacznij od sprawdzenia, czy wszystkie przewody są prawidłowo podłączone i izolowane. Użyj multimetru, aby zmierzyć napięcie i rezystancję w obwodzie. To pozwoli Ci wykryć ewentualne zwarcia lub przerwy w połączeniach.
Jeśli wyniki pomiarów są prawidłowe, możesz przystąpić do testowania pracy wentylatora. Uruchom układ i sprawdź, czy wentylator działa płynnie, a przekaźnik prawidłowo reaguje na sygnały sterujące. Pamiętaj, że nawet drobne błędy mogą prowadzić do poważnych problemów w przyszłości.
Praktyczne zastosowania wentylatora podłączonego przez przekaźnik
Sterowanie wentylatorem przez przekaźnik ma wiele praktycznych zastosowań. W domu możesz podłączyć wentylator do systemu automatyki, który będzie go włączał w zależności od temperatury lub wilgotności. W warsztacie przekaźnik pozwoli na sterowanie wentylatorem wyciągowym, który będzie działał tylko podczas pracy narzędzi. To rozwiązanie jest również popularne w systemach wentylacji przemysłowej, gdzie wentylatory muszą działać w określonych warunkach.
Jeśli chcesz zoptymalizować pracę wentylatora, rozważ podłączenie go do czujnika temperatury lub wilgotności. To proste rozwiązanie może znacznie poprawić komfort i efektywność układu.
Jak zwiększyć bezpieczeństwo instalacji wentylatora?
Bezpieczeństwo to priorytet w każdej elektrycznej instalacji wentylatora. Zacznij od zainstalowania wyłącznika różnicowoprądowego, który ochroni Cię przed porażeniem prądem. Dodatkowo, upewnij się, że przekaźnik i wentylator są prawidłowo uziemione. To proste działanie może uratować życie.
Regularna konserwacja to kolejny klucz do bezpieczeństwa. Sprawdzaj stan przewodów, zacisków i przekaźnika co najmniej raz na 6 miesięcy. Jeśli zauważysz jakiekolwiek oznaki zużycia, natychmiast wymień uszkodzone elementy. Pamiętaj, że lepiej zapobiegać niż naprawiać.
Alternatywne rozwiązania dla przekaźnika w sterowaniu wentylatorem
Choć przekaźnik to popularne rozwiązanie, istnieją alternatywy dla sterowania wentylatorem przez przekaźnik. Jednym z nich jest użycie sterownika PWM, który pozwala na płynną regulację prędkości wentylatora. Innym rozwiązaniem jest zastosowanie przetwornicy częstotliwości, która umożliwia precyzyjne sterowanie pracą wentylatora w systemach przemysłowych.
| Rozwiązanie | Zalety | Wady |
|---|---|---|
| Przekaźnik | Prosty w montażu, niski koszt | Ograniczona kontrola prędkości |
| Sterownik PWM | Płynna regulacja prędkości | Wyższy koszt, bardziej skomplikowany montaż |
| Przetwornica częstotliwości | Precyzyjne sterowanie, idealne do systemów przemysłowych | Wysoki koszt, wymaga specjalistycznej wiedzy |
Bezpieczeństwo i efektywność w sterowaniu wentylatorem
Podłączenie wentylatora przez przekaźnik to rozwiązanie, które nie tylko zwiększa bezpieczeństwo, ale także poprawia efektywność pracy układu. Dzięki przekaźnikowi można uniknąć przeciążeń, które często występują przy bezpośrednim podłączeniu wentylatora. Dodatkowo, przekaźnik umożliwia integrację z systemami automatyki, co pozwala na inteligentne sterowanie wentylatorem w zależności od potrzeb.
W artykule podkreślono, że kluczowe jest prawidłowe podłączenie przewodów oraz wybór przekaźnika o odpowiedniej mocy. Przykłady błędów, takich jak nieprawidłowe podłączenie czy brak izolacji, pokazują, jak ważne jest dokładne testowanie połączeń przed uruchomieniem układu. Regularna konserwacja i stosowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe, dodatkowo zwiększają bezpieczeństwo instalacji.
Alternatywne rozwiązania, takie jak sterowniki PWM czy przetwornice częstotliwości, oferują większą kontrolę nad pracą wentylatora, ale są bardziej skomplikowane i kosztowne. Przekaźnik pozostaje najlepszym wyborem dla większości zastosowań domowych i warsztatowych, łącząc prostotę montażu z niezawodnością i bezpieczeństwem.
