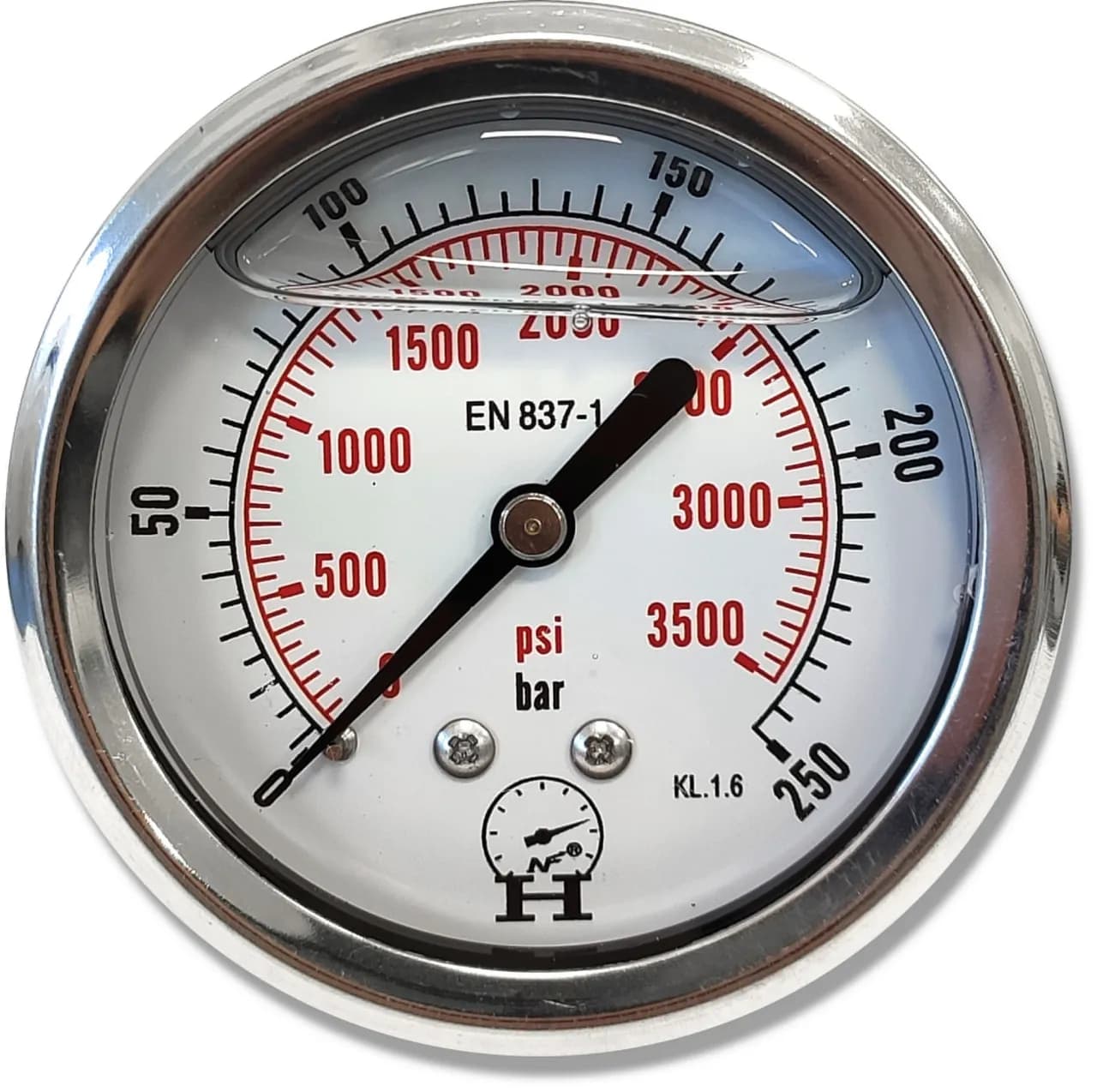

Manometr to przyrząd służący do pomiaru ciśnienia. Mierzy on ciśnienie cieczy lub gazu w zamkniętej przestrzeni, porównując je do ciśnienia atmosferycznego. Najczęściej używa się go do pomiaru ciśnienia powietrza, wody lub gazu.
Istnieje kilka rodzajów manometrów, w tym absolutne, różnicowe, względne, wakuometry i manowakuometry. Każdy z nich ma swoje specyficzne zastosowanie i mierzy ciśnienie w nieco inny sposób.
W przemyśle stosuje się różne typy manometrów. Manometry hydrauliczne mierzą ciśnienie płynów, manometry powietrza sprawdzają ciśnienie w systemach wentylacyjnych, manometry do wody monitorują ciśnienie w wodociągach, a manometry do gazu kontrolują ciśnienie w instalacjach gazowych.
Najważniejsze informacje:- Manometr mierzy ciśnienie cieczy lub gazu
- Porównuje ciśnienie do ciśnienia atmosferycznego
- Istnieje kilka rodzajów manometrów o różnych zastosowaniach
- Używany głównie do pomiaru ciśnienia powietrza, wody i gazu
- Niezbędny w przemyśle hydraulicznym, wentylacyjnym i gazowniczym
Definicja manometru
Manometr to precyzyjny przyrząd pomiarowy służący do określania ciśnienia cieczy lub gazów. Jego podstawową funkcją jest pomiar ciśnienia w zamkniętych przestrzeniach, takich jak zbiorniki czy rurociągi. Manometr wskazuje ciśnienie względem ciśnienia atmosferycznego, co pozwala na dokładne określenie różnicy między nimi.
Rodzaje ciśnień mierzonych przez manometr
Manometr doskonale radzi sobie z pomiarem ciśnienia cieczy. Dzięki niemu możemy określić np. ciśnienie wody w instalacji wodociągowej czy oleju w układzie hydraulicznym. Jeśli chodzi o gazy, manometr równie skutecznie mierzy ich ciśnienie, co jest kluczowe w przemyśle czy laboratoriach.
- Woda w systemach hydraulicznych
- Powietrze w oponach samochodowych
- Gaz ziemny w instalacjach przemysłowych
- Para wodna w kotłach ciśnieniowych
Czytaj więcej: Ile kosztuje klimatyzacja do mieszkania 40m2? Poznaj ceny
Typy manometrów
Istnieje kilka rodzajów manometrów, każdy dostosowany do specyficznych zastosowań.
Manometry absolutne
Manometry absolutne mierzą ciśnienie w odniesieniu do próżni idealnej. Są niezastąpione w badaniach naukowych i procesach przemysłowych wymagających precyzyjnych pomiarów.
Manometry różnicowe
Te przyrządy do pomiaru ciśnienia wskazują różnicę między dwoma ciśnieniami. Znajdują szerokie zastosowanie w systemach filtracji i monitorowaniu przepływu płynów.
Manometry względne
Manometry względne mierzą ciśnienie w stosunku do ciśnienia atmosferycznego. Są powszechnie używane w codziennych zastosowaniach, takich jak pomiar ciśnienia w oponach.
Wakuometry
Wakuometry to specjalistyczne manometry do pomiaru ciśnień niższych od atmosferycznego. Są niezbędne w procesach próżniowych i systemach chłodniczych.
Manowakuometry
Te wszechstronne przyrządy do pomiaru ciśnienia mogą mierzyć zarówno nadciśnienie, jak i podciśnienie. Często stosuje się je w systemach wentylacyjnych i klimatyzacyjnych.
Jak działa manometr?
Manometr działa na zasadzie porównywania ciśnienia mierzonego z ciśnieniem odniesienia. W najprostszych modelach, ciśnienie powoduje wychylenie sprężystego elementu. To wychylenie jest przekładane na ruch wskazówki na skali.
- Element sprężysty (rurka Bourdona, membrana)
- Mechanizm przenoszący ruch
- Skala z podziałką
- Wskazówka
- Obudowa ochronna
Odczyt wskazań manometru polega na obserwacji położenia wskazówki na skali. Wartość, na którą wskazuje, odpowiada mierzonemu ciśnieniu w wybranej jednostce.
Zastosowania manometrów w różnych branżach
Przemysł hydrauliczny
Manometry hydrauliczne są kluczowe dla monitorowania ciśnienia płynów w systemach hydraulicznych. Zapewniają bezpieczeństwo i efektywność pracy maszyn i urządzeń.
- Kontrola ciśnienia w prasach hydraulicznych
- Monitoring układów hamulcowych w pojazdach
- Nadzór nad systemami podnośników hydraulicznych
Systemy wentylacyjne i pneumatyczne
Manometry powietrza są niezbędne w kontroli ciśnienia w systemach wentylacyjnych i pneumatycznych. Umożliwiają precyzyjną regulację przepływu powietrza, co jest kluczowe dla efektywności tych systemów.
Wodociągi i systemy wodne
Manometry do wody pełnią istotną rolę w monitorowaniu ciśnienia w sieciach wodociągowych. Zapewniają optymalne ciśnienie wody w kranach i wykrywają potencjalne awarie.
- Kontrola ciśnienia w miejskich wodociągach
- Monitoring systemów nawadniania w rolnictwie
- Nadzór nad ciśnieniem w basenach i fontannach
Przemysł gazowniczy
Manometry do gazu są kluczowe w przemyśle gazowniczym, umożliwiając precyzyjny pomiar ciśnienia gazu. Ich rola jest nieoceniona w zapewnieniu bezpieczeństwa i kontroli przepływu gazu w instalacjach przemysłowych i domowych.
- Określ rodzaj mierzonego medium (ciecz, gaz)
- Ustal zakres ciśnień, które będziesz mierzyć
- Weź pod uwagę warunki pracy (temperatura, wilgotność)
- Sprawdź wymaganą dokładność pomiaru
- Rozważ odporność na wibracje i wstrząsy
Jednostki pomiaru ciśnienia
Ciśnienie mierzone przez manometry może być wyrażane w różnych jednostkach.
| Jednostka | Symbol | Równowartość w Pa |
|---|---|---|
| Pascal | Pa | 1 Pa |
| Bar | bar | 100 000 Pa |
| Atmosfera | atm | 101 325 Pa |
| Milimetr słupa rtęci | mmHg | 133,322 Pa |
| Funt na cal kwadratowy | psi | 6894,76 Pa |
W manometrach najczęściej spotyka się bary i psi. Wybór jednostki zależy od branży i kraju, w którym używany jest przyrząd.
Manometr a inne przyrządy do pomiaru ciśnienia
Choć manometr jest najpopularniejszym przyrządem do pomiaru ciśnienia, istnieją również inne urządzenia o podobnej funkcji.
Manometr vs barometr
Podczas gdy manometr mierzy ciśnienie w zamkniętych układach, barometr służy do pomiaru ciśnienia atmosferycznego. Barometry są kluczowe w meteorologii, a manometry znajdują szersze zastosowanie w przemyśle i technice.
Manometr vs ciśnieniomierz elektroniczny
Ciśnieniomierze elektroniczne oferują cyfrowy odczyt i często większą dokładność niż tradycyjne manometry. Są łatwiejsze w odczycie, ale zazwyczaj droższe i bardziej wrażliwe na uszkodzenia mechaniczne niż ich analogowe odpowiedniki.
Manometr vs przetwornik ciśnienia
Przetworniki ciśnienia konwertują ciśnienie na sygnał elektryczny, co umożliwia zdalny monitoring i automatyzację procesów. Manometry są prostsze w obsłudze i nie wymagają zasilania, co czyni je niezawodnymi w podstawowych zastosowaniach.
Konserwacja i kalibracja manometrów
Regularna konserwacja manometrów jest kluczowa dla utrzymania ich dokładności i niezawodności. Zaniedbanie może prowadzić do błędnych odczytów i potencjalnie niebezpiecznych sytuacji.
- Regularne czyszczenie przyrządu z zabrudzeń
- Sprawdzanie szczelności połączeń
- Kontrola mechanizmu wskazującego
- Ochrona przed wibracjami i wstrząsami
- Przechowywanie w odpowiednich warunkach
Kalibracja manometru polega na porównaniu jego wskazań z dokładnym wzorcem. Proces ten powinien być przeprowadzany regularnie, zwykle co 6-12 miesięcy, lub zgodnie z zaleceniami producenta. Właściwa kalibracja zapewnia, że pomiar ciśnienia pozostaje precyzyjny i wiarygodny.
Manometr - niezbędne narzędzie do precyzyjnego pomiaru ciśnienia
Manometr to wszechstronny przyrząd do pomiaru ciśnienia, który znajduje szerokie zastosowanie w różnych gałęziach przemysłu i codziennym życiu. Od prostych pomiarów ciśnienia w oponach po skomplikowane systemy kontroli w przemyśle gazowniczym, manometry odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i efektywności wielu procesów.
Różnorodność typów manometrów, takich jak absolutne, różnicowe czy wakuometry, pozwala na dostosowanie ich do konkretnych potrzeb i warunków pracy. Niezależnie od rodzaju, każdy manometr wymaga odpowiedniej konserwacji i regularnej kalibracji, aby zapewnić dokładność pomiarów. Wybór odpowiedniego manometru oraz znajomość jednostek pomiaru ciśnienia są kluczowe dla prawidłowego pomiaru ciśnienia w danym zastosowaniu.
Choć na rynku pojawiają się nowoczesne, elektroniczne przyrządy do pomiaru ciśnienia, tradycyjne manometry wciąż pozostają niezawodnym i często preferowanym wyborem ze względu na swoją prostotę i trwałość. Zrozumienie zasad działania i prawidłowego użytkowania manometrów jest niezbędne dla każdego, kto pracuje z systemami ciśnieniowymi, niezależnie od branży.
