Azot to gaz powszechnie stosowany w diagnostyce układów klimatyzacyjnych. Jego głównym zadaniem jest wykrywanie nieszczelności, które mogą prowadzić do utraty czynnika chłodniczego. Proces polega na napełnieniu układu azotem pod ciśnieniem i obserwacji, czy ciśnienie nie spada. Istnieją różne metody wykrywania nieszczelności, w tym próba ciśnieniowa, wykrywanie gazem śladowym czy metoda "na bąbelki". Regularne testy szczelności są kluczowe dla utrzymania wydajności i bezpieczeństwa klimatyzacji.
Najważniejsze informacje:- Azot używany jest do sprawdzania szczelności układów klimatyzacji
- Typowe ciśnienie testowe to około 3,0 MPa (30 barów)
- Spadek ciśnienia o więcej niż 2% w ciągu 24 godzin wskazuje na nieszczelność
- Nowoczesna metoda wykorzystuje mieszankę 95% azotu i 5% wodoru
- Do przeprowadzenia testu potrzebne są: butla z azotem, reduktor ciśnienia, manometry i węże
- Nieszczelności mogą prowadzić do awarii sprężarki i utraty wydajności klimatyzacji
- Testy szczelności są wymagane prawnie w wielu krajach
Dlaczego azot jest idealny do sprawdzania szczelności klimatyzacji?
Azot do sprawdzania klimatyzacji to niezastąpione narzędzie w diagnostyce układów chłodniczych. Jego wyjątkowe właściwości czynią go idealnym gazem do wykrywania nieszczelności. Azot jest obojętny chemicznie, co oznacza, że nie wchodzi w reakcje z elementami układu klimatyzacji.
Kolejną zaletą azotu jest jego niska masa cząsteczkowa. Dzięki temu łatwo przenika przez nawet najmniejsze szczeliny, umożliwiając precyzyjne wykrycie usterek. Co więcej, azot jest gazem bezwonnym i bezbarwnym, co ułatwia identyfikację miejsc wycieku.
Próba szczelności klimatyzacji z użyciem azotu jest bezpieczna i ekologiczna. W przeciwieństwie do niektórych czynników chłodniczych, azot nie przyczynia się do efektu cieplarnianego ani nie niszczy warstwy ozonowej. To sprawia, że jest przyjazny dla środowiska i zgodny z coraz bardziej rygorystycznymi normami ekologicznymi.
Metody wykrywania nieszczelności z użyciem azotu
Próba ciśnieniowa
Test ciśnieniowy układu klimatyzacji to podstawowa metoda wykrywania nieszczelności w klimatyzacji. Polega na napełnieniu układu azotem pod ciśnieniem około 3,0 MPa (30 barów) i obserwacji wskazań manometru przez 24 godziny. Jeśli ciśnienie spadnie o więcej niż 2%, oznacza to, że w systemie występuje nieszczelność.
Interpretacja wyników próby ciśnieniowej wymaga doświadczenia. Niewielkie wahania ciśnienia mogą być spowodowane zmianami temperatury otoczenia, dlatego ważne jest, aby test przeprowadzać w stabilnych warunkach. Znaczący spadek ciśnienia jest sygnałem do dokładniejszej inspekcji układu i lokalizacji miejsca wycieku.
Wykrywanie gazem śladowym
Nowoczesna metoda diagnostyki szczelności klimatyzacji wykorzystuje mieszankę 95% azotu i 5% wodoru. Wodór, dzięki najmniejszym cząsteczkom ze wszystkich gazów, jest w stanie przeniknąć przez nawet mikroskopijne nieszczelności.
Specjalne detektory rejestrują obecność wodoru, co pozwala na precyzyjne zlokalizowanie miejsc wycieku. Ta metoda jest szczególnie skuteczna w przypadku trudno dostępnych elementów układu klimatyzacji.
Metoda "na bąbelki"
Metoda "na bąbelki" to prosta, ale skuteczna technika kontroli szczelności instalacji klimatyzacyjnej. Polega na pokryciu podejrzanych miejsc roztworem wody z mydłem i obserwacji, czy tworzą się bąbelki. Jeśli układ jest pod ciśnieniem azotu, nawet małe nieszczelności będą widoczne w postaci piany lub pojedynczych bąbelków.

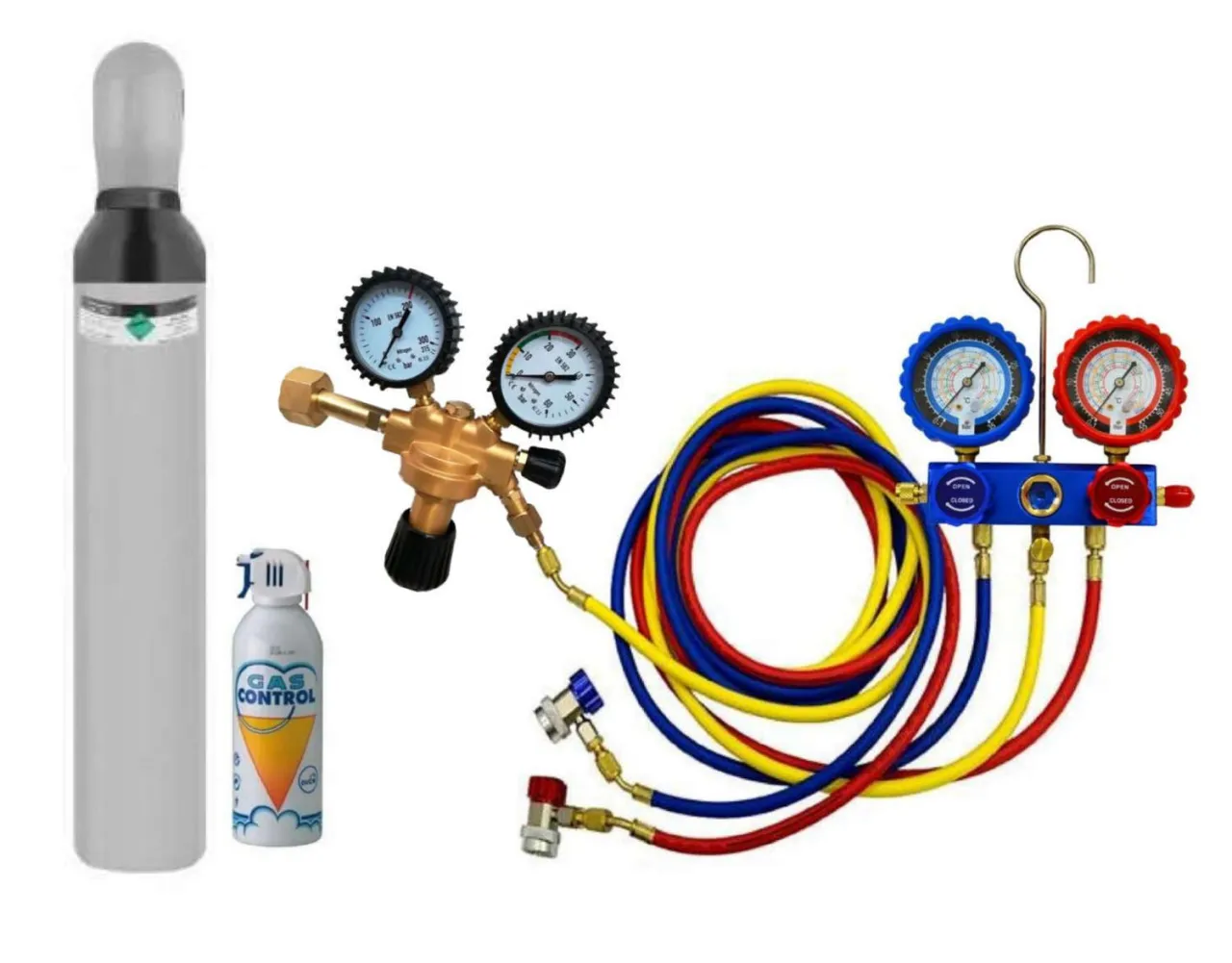

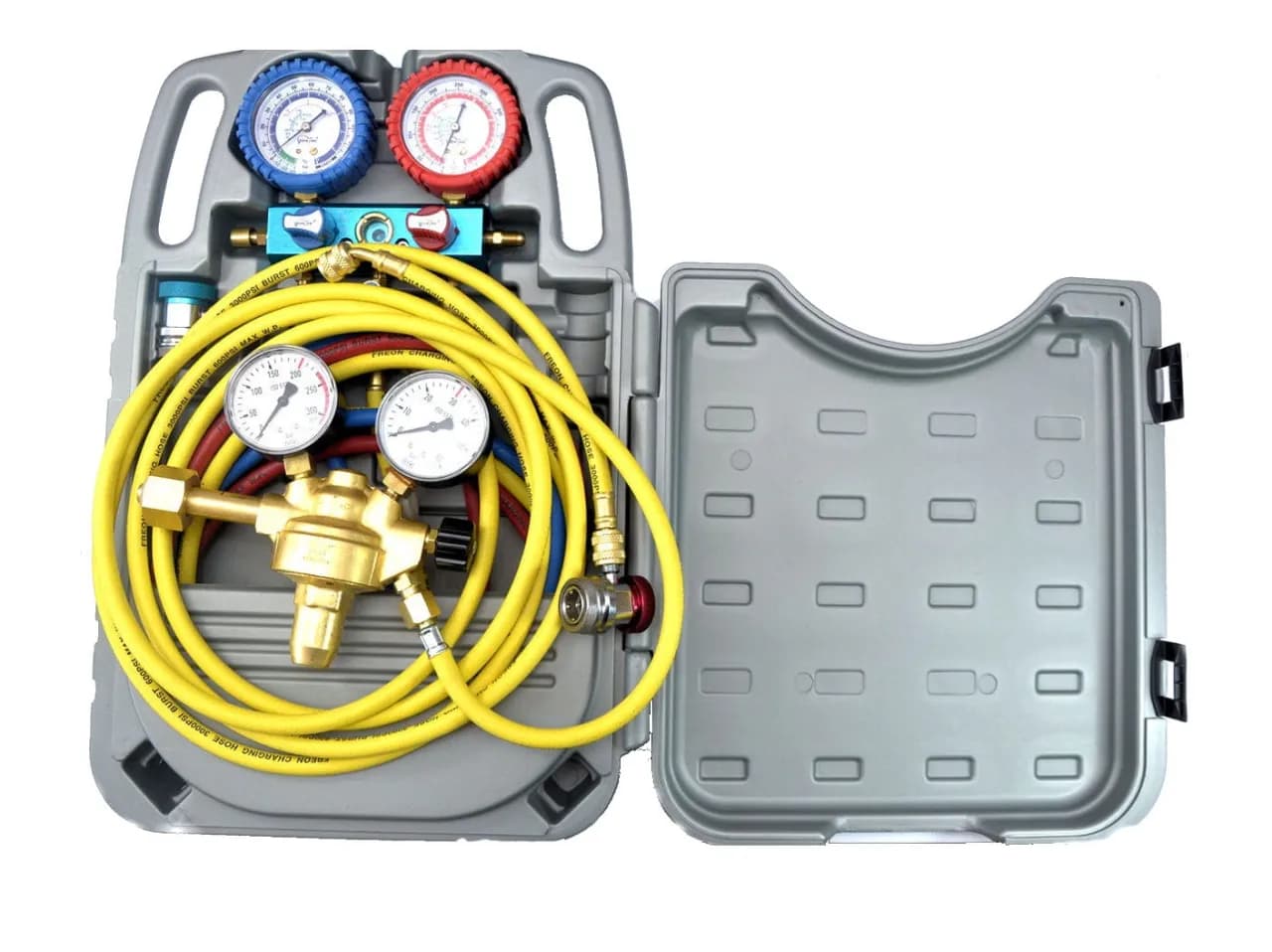

Niezbędny sprzęt do przeprowadzenia testu szczelności
Do przeprowadzenia profesjonalnego testu szczelności klimatyzacji potrzebny jest odpowiedni sprzęt. Każdy element zestawu pełni ważną rolę w procesie diagnostycznym.
- Butla z azotem - źródło czystego gazu do napełnienia układu
- Reduktor ciśnienia - kontroluje ciśnienie azotu wprowadzanego do systemu
- Manometry - mierzą i monitorują ciśnienie w układzie
- Węże serwisowe - łączą butlę z azotem z układem klimatyzacji
- Detektor nieszczelności - wykrywa obecność gazu śladowego (w przypadku metody z mieszanką azot-wodór)
- Roztwór do wykrywania nieszczelności - używany w metodzie "na bąbelki"
Krok po kroku: jak przeprowadzić test szczelności klimatyzacji?
- Opróżnij układ klimatyzacji z czynnika chłodniczego. To kluczowy krok dla bezpieczeństwa i dokładności testu.
- Podłącz butlę z azotem do układu klimatyzacji za pomocą węży serwisowych. Upewnij się, że wszystkie połączenia są szczelne.
- Powoli napełnij układ azotem do ciśnienia około 3,0 MPa (30 barów). Kontroluj proces za pomocą reduktora ciśnienia.
- Zamknij zawory i odłącz butlę z azotem. Układ jest teraz gotowy do testu.
- Zanotuj początkowe wskazanie manometru i temperaturę otoczenia. Te dane będą punktem odniesienia.
- Pozostaw układ na 24 godziny, monitorując ciśnienie i temperaturę.
- Po 24 godzinach sprawdź ponownie ciśnienie. Spadek o więcej niż 2% wskazuje na nieszczelność.
- W przypadku wykrycia nieszczelności, użyj metody "na bąbelki" lub detektora gazu śladowego do zlokalizowania wycieku.
Interpretacja wyników testu szczelności
Prawidłowa interpretacja wyników testu szczelności jest kluczowa dla diagnozy stanu układu klimatyzacji. Stabilne ciśnienie, z uwzględnieniem niewielkich wahań spowodowanych zmianami temperatury, wskazuje na szczelność systemu. Typowe wahania ciśnienia nie powinny przekraczać 1-2% w ciągu 24 godzin.
Spadek ciśnienia o więcej niż 2% w ciągu doby jest sygnałem ostrzegawczym. Może to oznaczać obecność nieszczelności, które wymagają dalszej diagnostyki. W takim przypadku konieczne jest przeprowadzenie dodatkowych testów, takich jak metoda "na bąbelki" lub użycie detektora gazu śladowego, aby zlokalizować dokładne miejsce wycieku.
- Zawsze używaj reduktora ciśnienia, aby kontrolować ciśnienie azotu wprowadzanego do układu.
- Nigdy nie przekraczaj maksymalnego dopuszczalnego ciśnienia dla danego układu klimatyzacji.
- Pracuj w dobrze wentylowanym pomieszczeniu, aby uniknąć ryzyka uduszenia w przypadku dużego wycieku azotu.
- Stosuj środki ochrony osobistej, takie jak okulary ochronne i rękawice.
Zalety i wady stosowania azotu w diagnostyce klimatyzacji
| Zalety | Wady |
|---|---|
| Bezpieczny i obojętny chemicznie | Wymaga specjalistycznego sprzętu |
| Skuteczny w wykrywaniu nawet małych nieszczelności | Konieczność opróżnienia układu z czynnika chłodniczego przed testem |
| Przyjazny dla środowiska | Potencjalne ryzyko przy pracy z gazem pod wysokim ciśnieniem |
| Pozwala na dokładną lokalizację wycieku |
Jak często należy przeprowadzać testy szczelności klimatyzacji?
Częstotliwość przeprowadzania testów szczelności klimatyzacji zależy od kilku czynników. Producenci zazwyczaj zalecają wykonywanie próby szczelności klimatyzacji co najmniej raz w roku, najlepiej przed sezonem intensywnego użytkowania. Jednak w przypadku systemów przemysłowych lub intensywnie eksploatowanych, testy mogą być wymagane częściej.
Warto również przeprowadzić test po każdej naprawie lub modyfikacji układu klimatyzacji. Regularne sprawdzanie szczelności pozwala na wczesne wykrycie potencjalnych problemów, co może zapobiec kosztownym awariom i zapewnić optymalną wydajność systemu.
Prawne aspekty testów szczelności klimatyzacji
Przepisy dotyczące testów szczelności układów klimatyzacji różnią się w zależności od kraju i rodzaju instalacji. W Unii Europejskiej obowiązują rygorystyczne regulacje dotyczące kontroli szczelności systemów zawierających fluorowane gazy cieplarniane.
Dla systemów zawierających ponad 5 ton ekwiwalentu CO2 czynnika chłodniczego, regularne kontrole szczelności są obowiązkowe. Częstotliwość tych kontroli zależy od ilości czynnika i może wynosić od raz na rok do raz na trzy miesiące.
Nieprzestrzeganie przepisów dotyczących testów szczelności może skutkować karami finansowymi. Dodatkowo, w przypadku wykrycia wycieku czynnika chłodniczego, operator systemu jest zobowiązany do jego naprawy w jak najkrótszym czasie.
Alternatywne metody sprawdzania szczelności układów klimatyzacji
Oprócz azotu do sprawdzania klimatyzacji, istnieją inne metody wykrywania nieszczelności. Jedną z nich jest użycie specjalnych barwników UV, które są wprowadzane do układu wraz z czynnikiem chłodniczym. Wyciek jest widoczny pod lampą UV jako fluorescencyjny ślad.
Inną metodą jest wykorzystanie elektronicznych detektorów czynnika chłodniczego. Te urządzenia są bardzo czułe i mogą wykryć nawet minimalne ilości wyciekającego gazu. Jednak w porównaniu z testem ciśnieniowym układu klimatyzacji z użyciem azotu, te metody mogą być mniej skuteczne w wykrywaniu bardzo małych nieszczelności lub w trudno dostępnych miejscach.
Azot: klucz do efektywnej diagnostyki i bezpieczeństwa klimatyzacji
Azot do sprawdzania klimatyzacji okazuje się niezastąpionym narzędziem w utrzymaniu sprawności i bezpieczeństwa systemów chłodniczych. Jego unikalne właściwości - obojętność chemiczna, niska masa cząsteczkowa i bezpieczeństwo dla środowiska - czynią go idealnym gazem do wykrywania nawet najmniejszych nieszczelności.
Różnorodne metody wykorzystania azotu, od prób ciśnieniowych po zaawansowane techniki z użyciem gazu śladowego, umożliwiają precyzyjną diagnozę stanu układu. Regularne przeprowadzanie testów szczelności nie tylko zapobiega kosztownym awariom, ale także przyczynia się do ochrony środowiska poprzez minimalizację wycieków szkodliwych czynników chłodniczych.
Warto pamiętać, że profesjonalne kontrole szczelności instalacji klimatyzacyjnej wymagają odpowiedniego sprzętu i wiedzy. Przestrzeganie zasad bezpieczeństwa i znajomość prawnych aspektów testów szczelności są kluczowe dla każdego specjalisty w branży klimatyzacyjnej. Inwestycja w regularne testy z użyciem azotu to inwestycja w niezawodność, efektywność i długotrwałą eksploatację systemów klimatyzacji.
